1. SUPORTES
Todos os produtos tés possuem suportes de fixação exclusivos, desenvolvidos de acordo com as características de cada item para favorecer a instalação e garantir o resultado idealizado. São produzidos por tecnologia de impressão 3D e devem ser instalados respeitando condições diferenciadas de produtos tradicionais do mercado no mesmo seguimento.
Para a linha de produtos instalados em caixas de embutir, os suportes são dimensionados para uso em caixas 4x2 e 4x4. Possuem cavidades (1) para o alojamento dos parafusos e a instalação deve ser exclusivamente com os parafusos fornecidos (2) pela tés, evitando interferências com os espelhos.
Os suportes contam também com ímãs de neodímio (3) integrados que servem para fazer a instalação dos espelhos por magnetismo e nenhum ímã deve ser removido dos suportes.
Por serem produtos com espelhos metálicos planos, os suportes possuem aba frontal (4) para acabamento e alinhamento. Durante a instalação, a aba frontal deve ficar perfeitamente faceada com a superfície sem qualquer tipo de torção ou obstrução, não deve ser cortada, lixada nem receber furos adicionais.

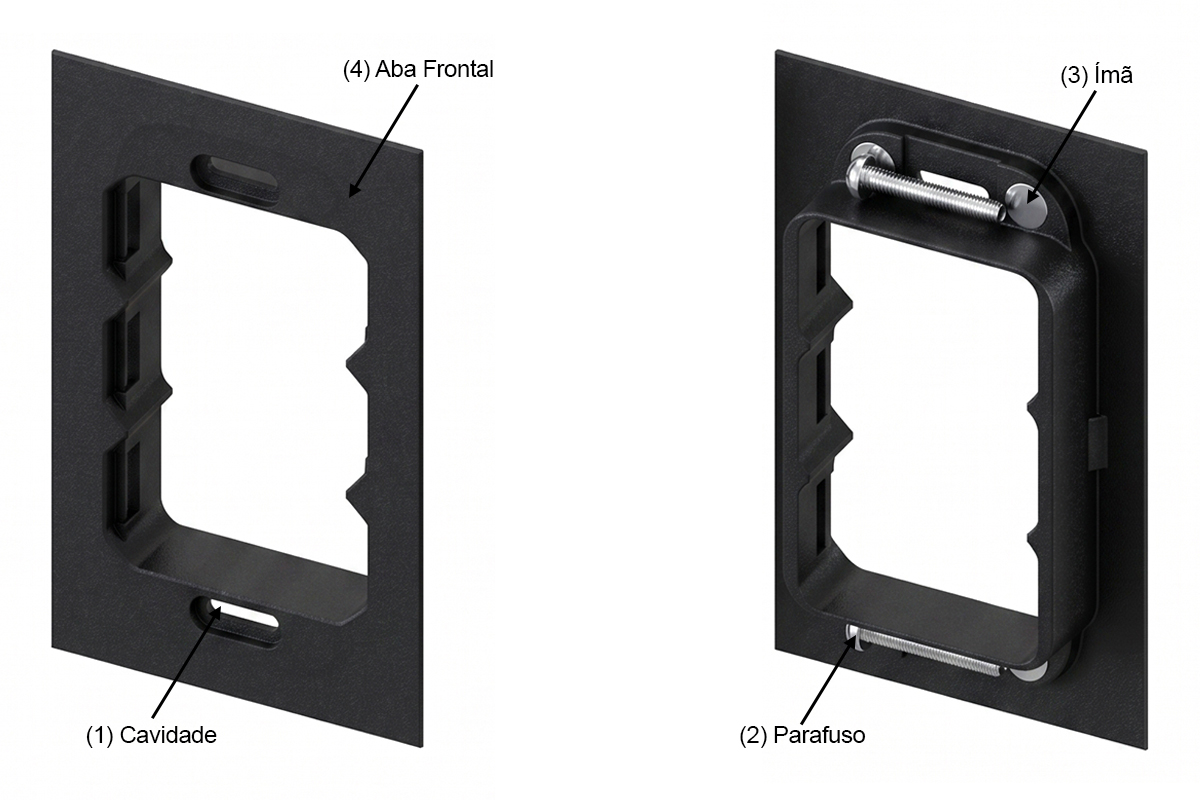

Figura 01: Identificação do suporte.
Suportes 4x2
Para até 3 módulos
2 parafusos
4 ímãs
Suportes 4x4
Para até 6 módulos
4 parafusos
6 ímãs

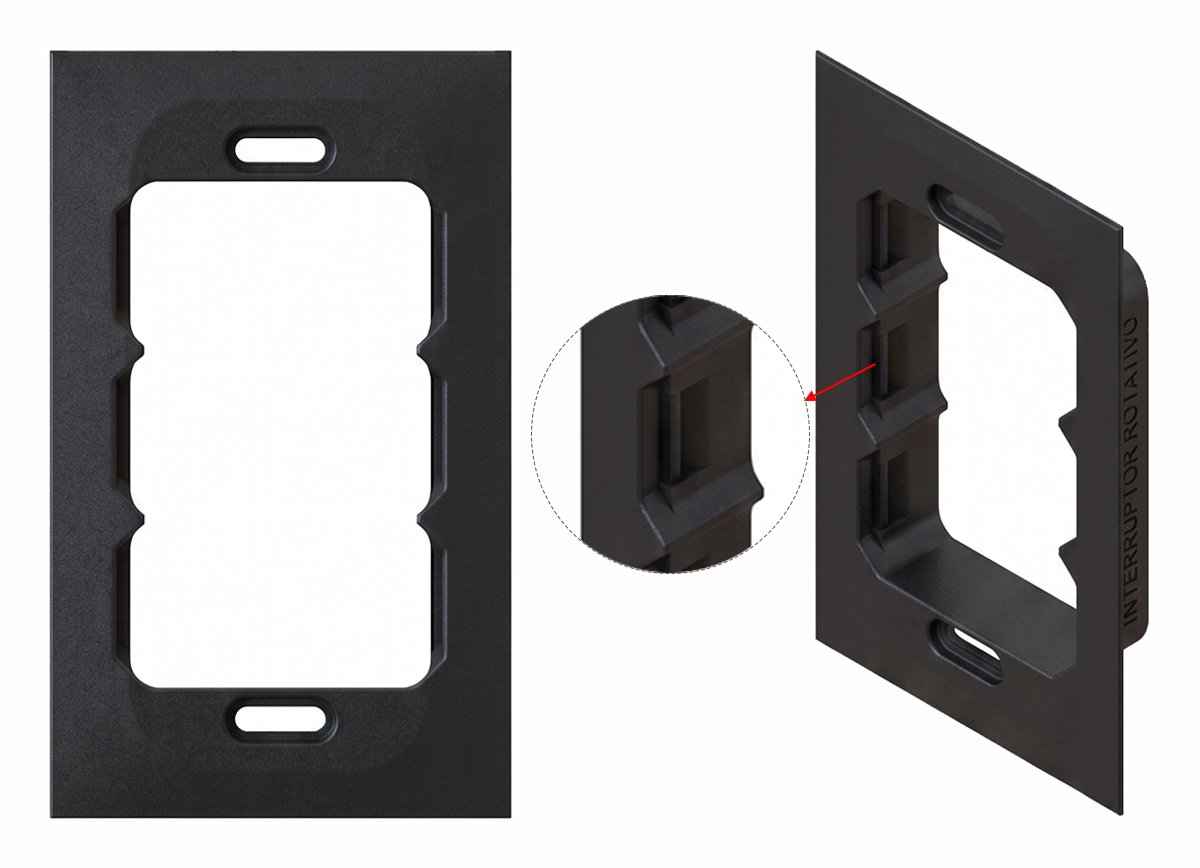

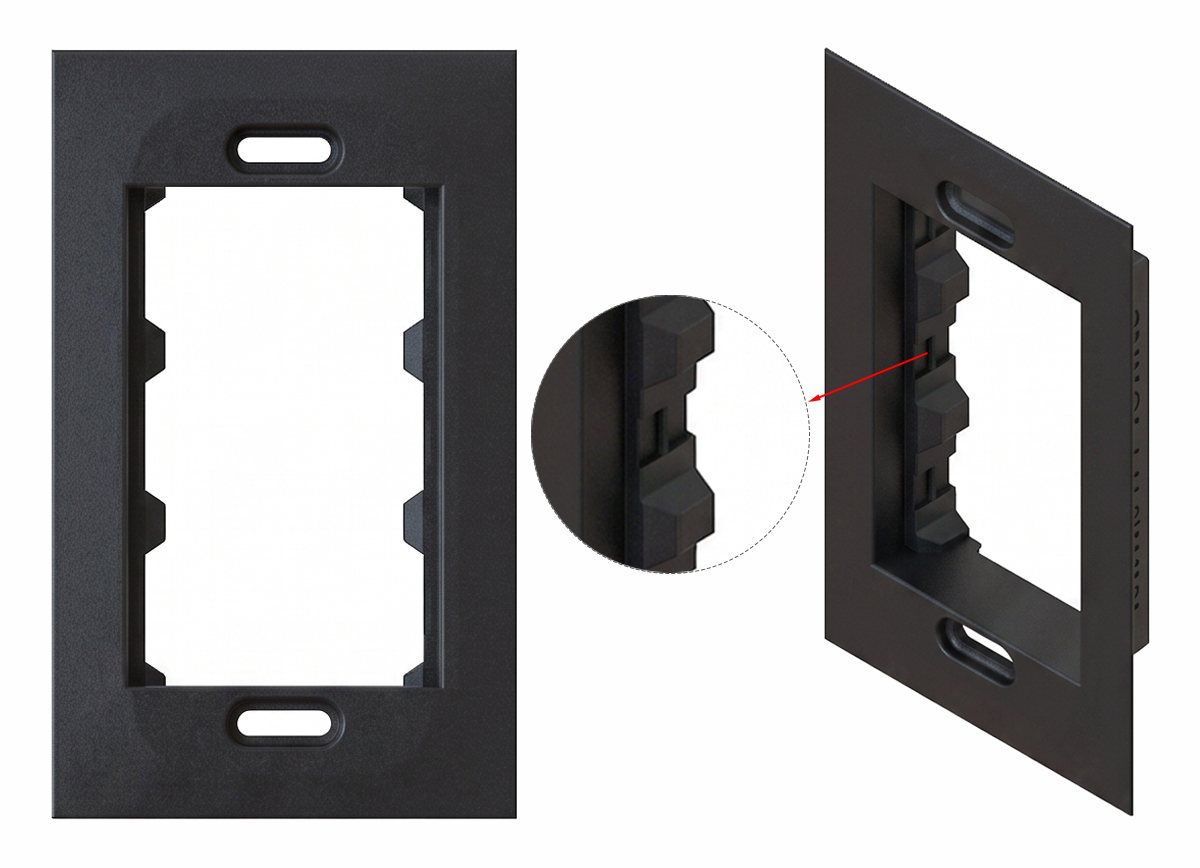

Todos os suportes possuem travas para os módulos e guias ou orientações para o encaixe correto.
Figura 02
Figura 03
Figura 04

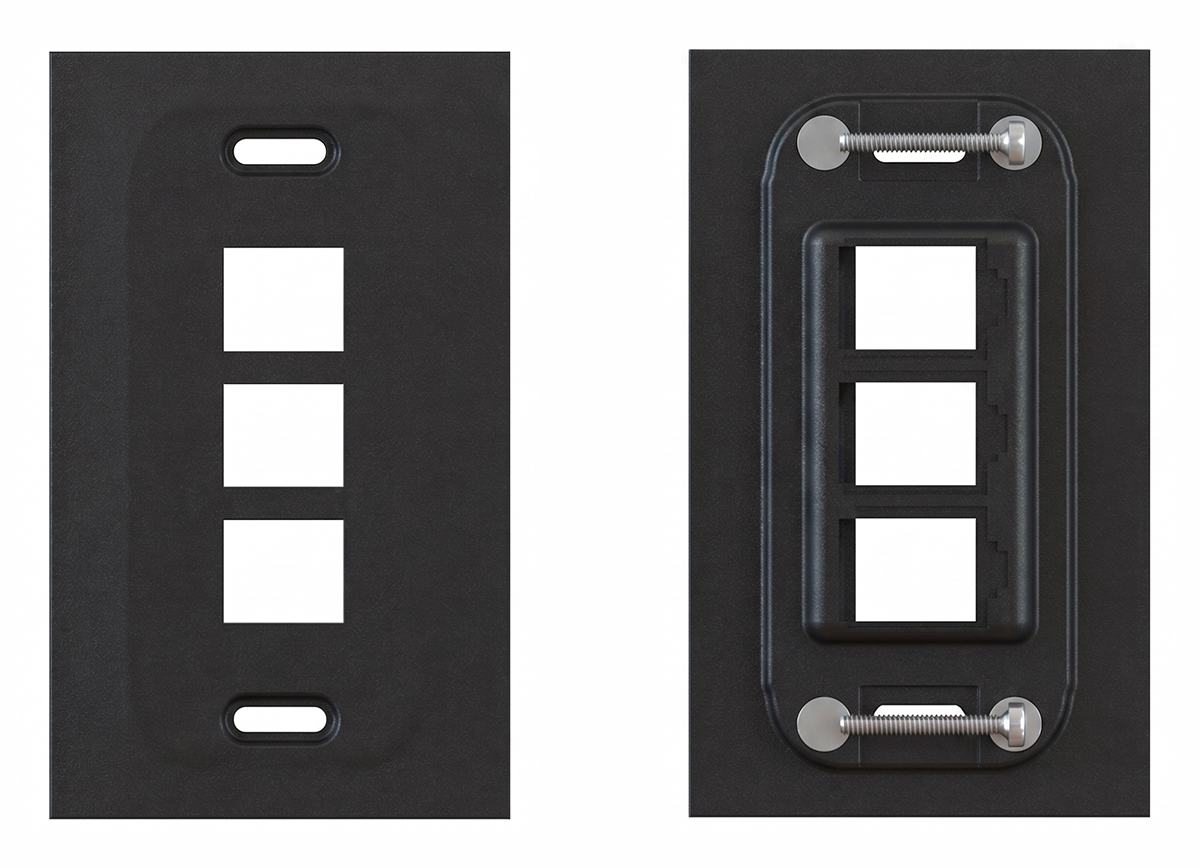

Figura 05

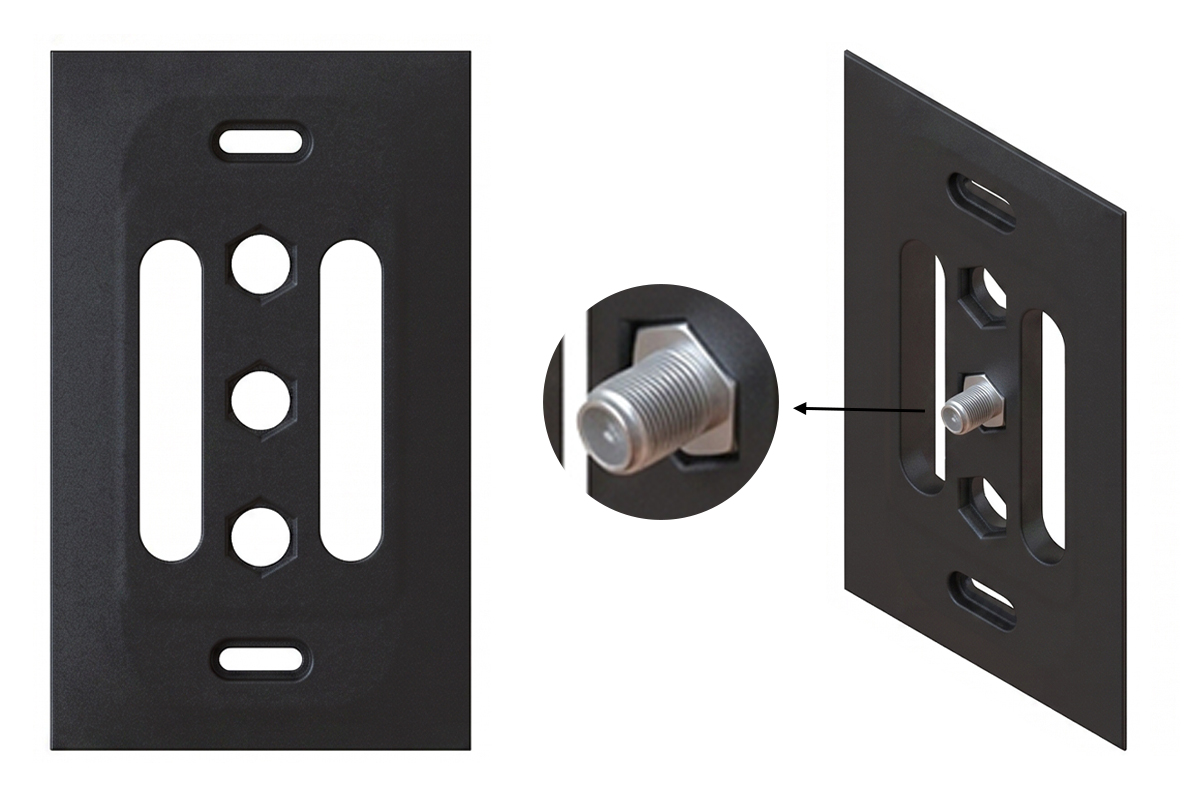

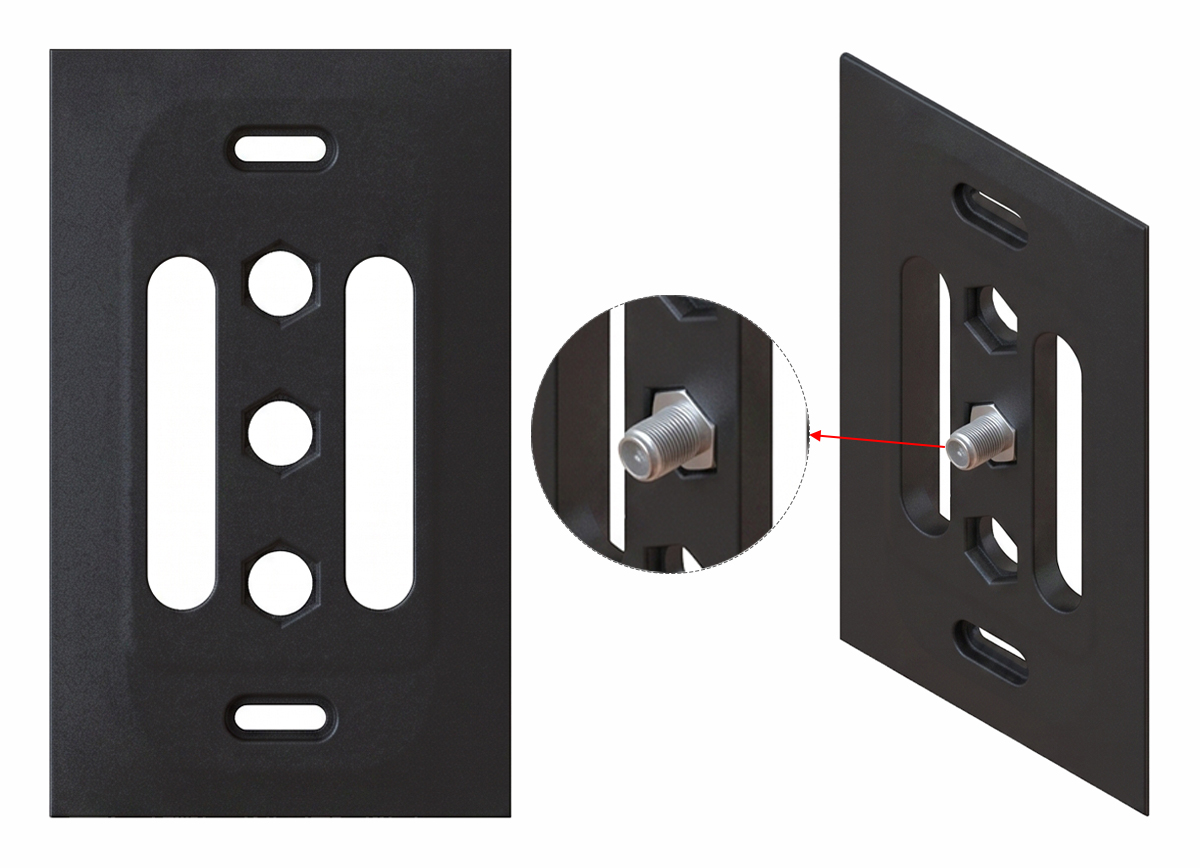

Suporte para saída de fio pode ser usado com conector F (não incluso) para conexão de cabo coaxial.
Os suportes foram desenvolvidos para que os módulos sejam encaixados na posição correta e profundidade adequada para que os espelhos possam ser instalados sem atrito e faceado.

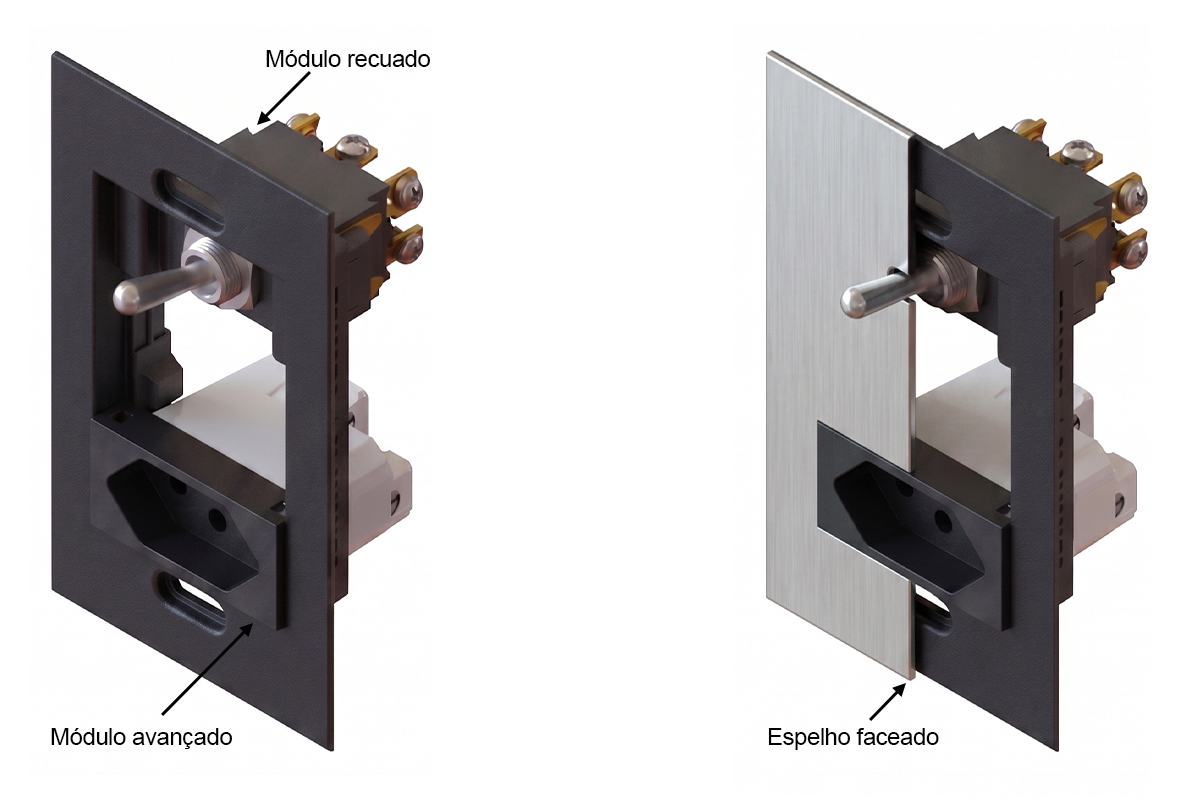

Fig 6: Kit 4x2 de 01 Chave de Alavanca + 01 Tomada.
Para a instalação dos módulos de forma correta deve-se realizar o encaixe até que o travamento seja confirmado pelo “clique” característico de acabamentos modulares. Caso o travamento não ocorra facilmente, verifique se suporte e módulos estão limpos e sem obstruções.

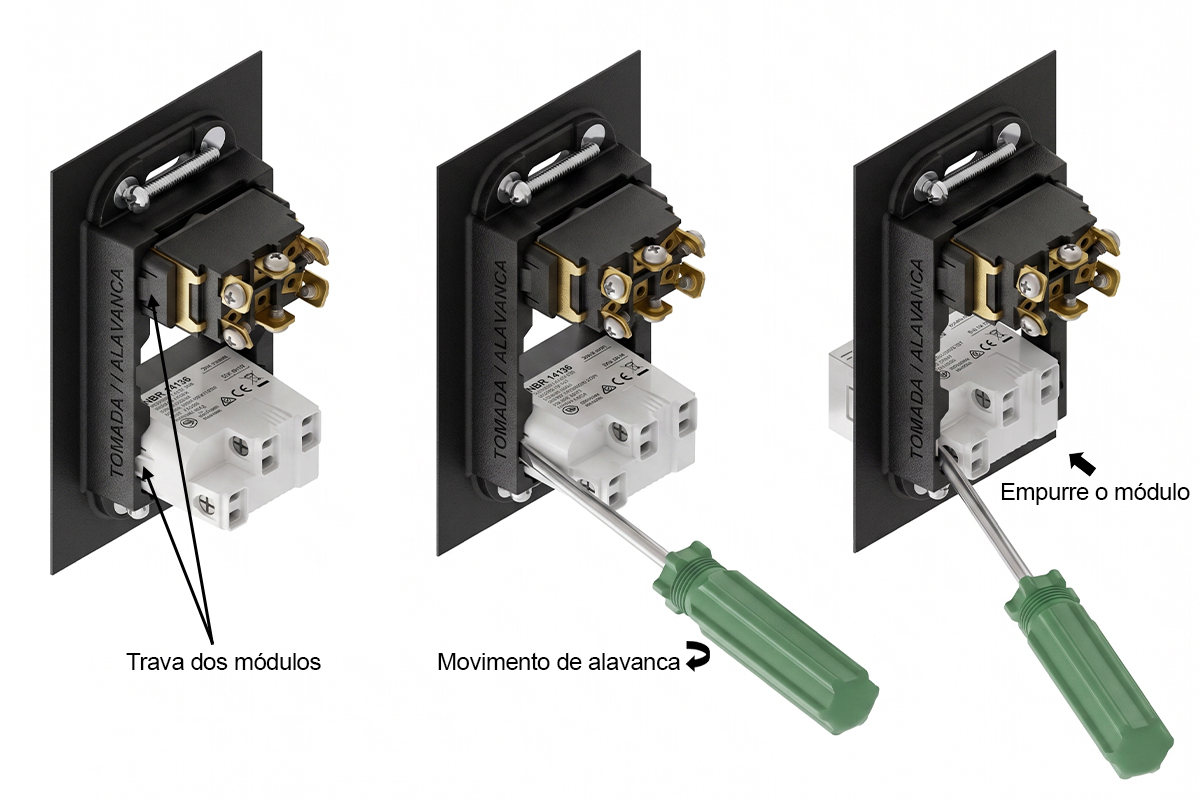

Para remover os módulos do suporte deve-se usar uma chave de fenda posicionada nas travas dos módulos pela parte de trás do suporte.
Com a chave em posição, faça um movimento de alavanca no sentido oposto ao módulo e empurre o módulo para frente.
Figura 7: Para remover módulos do suporte.
O método de remoção de módulos pode ser aplicado para todos os produtos da linha para caixas de embutir.
Por segurança, recomendamos não remover módulos conectados à rede elétrica antes de desligar o disjuntor do circuito.
2. ESPELHOS
Por padrão os espelhos são produzidos em inox e latão ou pintados de branco ou preto com 1.5mm de espessura.
São cortados via processo de corte laser para garantir a precisão dos encaixes dos módulos e padronização. Espelhos em inox e latão recebem escovamento linear manualmente e todos são enviados com proteção plástica.
Cada espelho é produzido exclusivamente para sua respectiva paginação de módulos e não é recomendado realizar adaptações para configurações diferentes. Os modelos para caixa 4x2 têm dimensão de 115mm x 70mm; os modelos para caixa 4x4 têm dimensão de 115mm x 115mm.
Recomendamos o máximo cuidado durante o manuseio dos espelhos para evitar quedas e batidas que podem danificar o material causando riscos, amassados ou empenamento.
Não se deve usar qualquer produto químico nos espelhos antes de consultar a ficha técnica dos produtos sobre possíveis reações adversas.
Importante: O latão é um metal que possui características oxidantes naturais por sua própria composição. Espelhos em latão são enviados com aplicação de verniz para proteção.

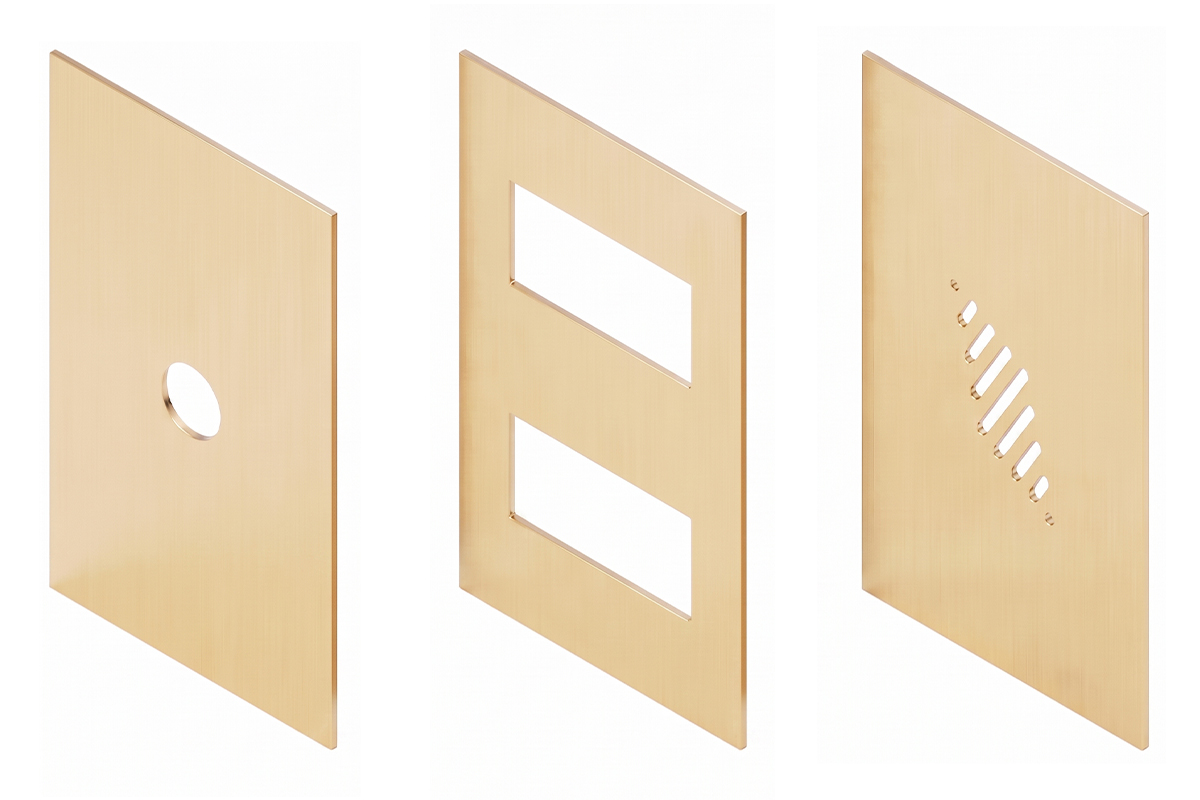

Figura 8: Espelho 4x2 para 01 Botão / Espelho 4x2 para 02 Tomadas / Espelho 4x2 para Campainha
Os espelhos são produzidos e preparados individualmente para cada pedido.
É fundamental que a relação esteja de acordo com as reais necessidades do projeto para que o processo e prazo de produção sejam mantidos.
3. MÓDULOS
Para linha de produtos instalados em caixas de embutir a tés fornece itens modulares de:
Campainha tipo cigarra (Figura 12)
Chave de alavanca (Figura 17 e 18)
Interruptor de botão (Figura 14 e 16)
Sensor de presença (Figura 13)
Tomada de uso geral (Figura 9)
Tomada RJ11
Tomada RJ45 (Figura 11)
Tomada USB tipo A + C (Figura 10)
Para cada tipo de módulos existe o suporte especifico, elaborado para garantir que a instalação possa ocorrer de forma padronizada e com mesmo aspecto final.
As tomadas de uso geral estão disponíveis em branco, cinza, preto e vermelho de 10A e 20A.
Tomadas USB estão disponíveis em branco, cinza e preto com 2.4A.
Sensor de presença bivolt, possui temporizador e fotocélula. Lente de Fresnel com 18mm de diâmetro. Potências: 127V: 400W / 220V: 800W.

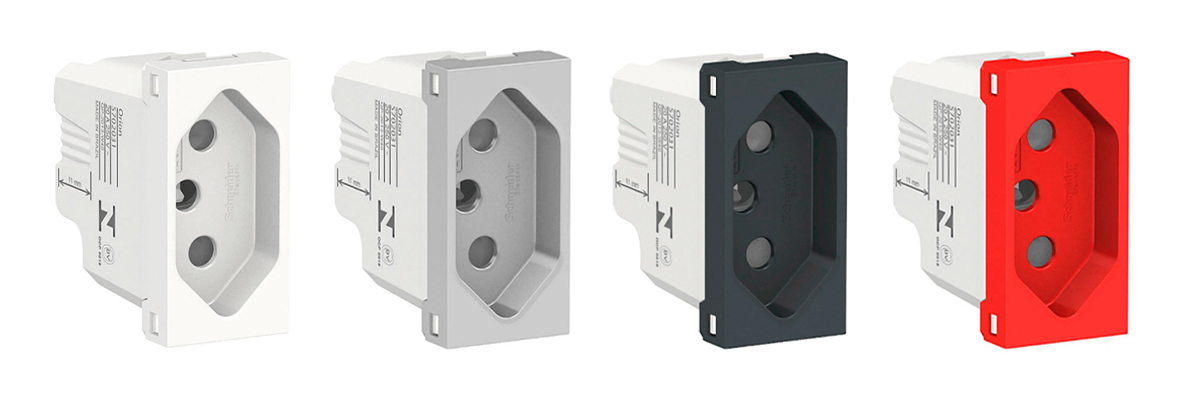

Figura 9: Tomadas Orion - Cores.

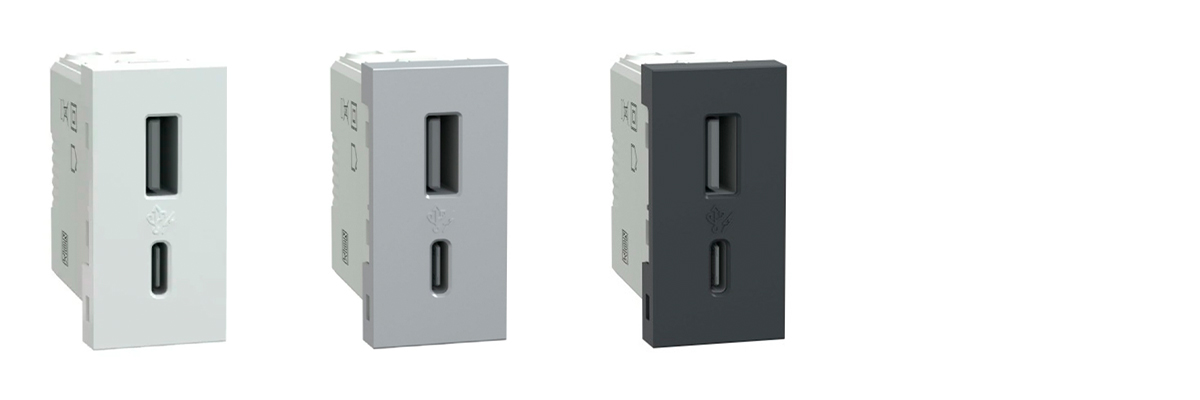

Figura 10: Módulo USB A+C Orion - Cores.

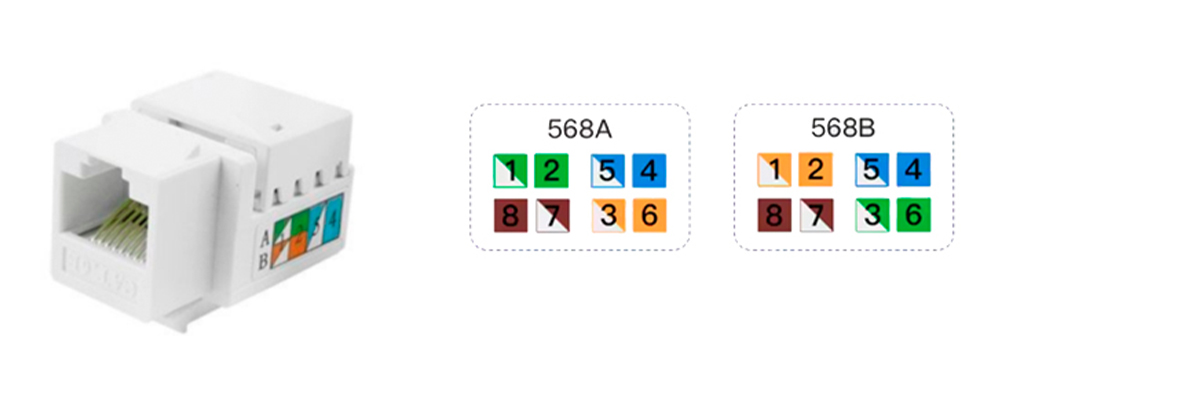

Figura 11: Módulo Keystone RJ45 - Dados.
A instalação dos módulos de uso geral e dados deve ser realizada de acordo com as especificações técnicas de cada produto correspondendo às necessidades do projeto.
O módulo de campainha fornecido é enviado com uma tampa exclusiva, criada para impedir a visualização da parte interna da caixa de embutir através dos cortes do espelho.

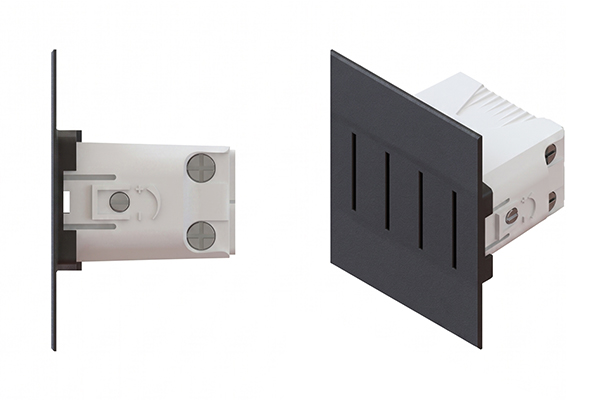

Figura 12: Módulo de campainha cigarra com tampa.

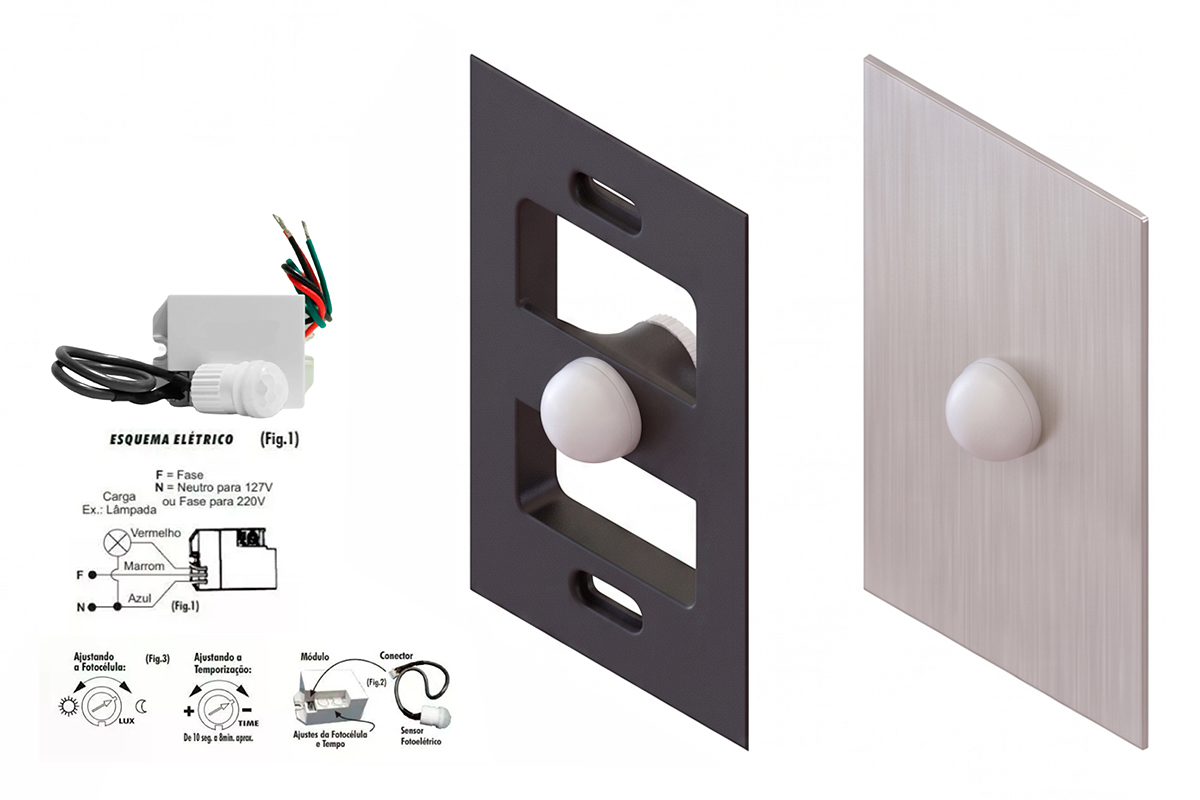

Figura 13: Sensor de presença modelo MINI.
4. INTERRUPTORES DE BOTÃO
Os interruptores de botão fornecidos são produtos exclusivos e foram projetados para uso em circuitos de iluminação, podendo ocasionalmente, serem usados para controle de outros tipos de cargas desde que observadas todas as informações e características contidas neste manual.
Módulo Eletrônico
Interruptor com sistema eletrônico interno desenvolvido para o acionamento dos circuitos de iluminação de modo multifuncional com clique único. As funções são definidas de acordo com o modo de conexão elétrica e estão representados a seguir.
Diferentemente de outros interruptores eletrônicos, o modelo exclusivo fornecido pela tés conta com a possibilidade de realizar o seccionamento de duas fases com segurança. Função utilizada principalmente em ligações em 220V.
O módulo é enviado com identificação dos terminais em etiqueta adesiva na parte superior e a instalação deve ser realizada seguindo rigorosamente a identificação para garantir o funcionamento adequado.
São testados durante a produção industrial e novamente após a montagem antes do envio.
Figura 14: Módulo de interruptor eletrônico exlusivo tés.
Características técnicas:
Tensão de operação: 100V ~ 240V AC
Corrente sem carga: 10mA
Corrente máxima de carga: 8A – 240V
Seção dos condutores: 0.5mm ~ 4mm
Não é compatível com sistemas de automação
Não possui função dimmer
O módulo eletrônico pode ser usado com a função pulsador. Somente para essa função deve-se desligar a chave seletora localizada no verso do módulo para desativar o sistema eletrônico interno.

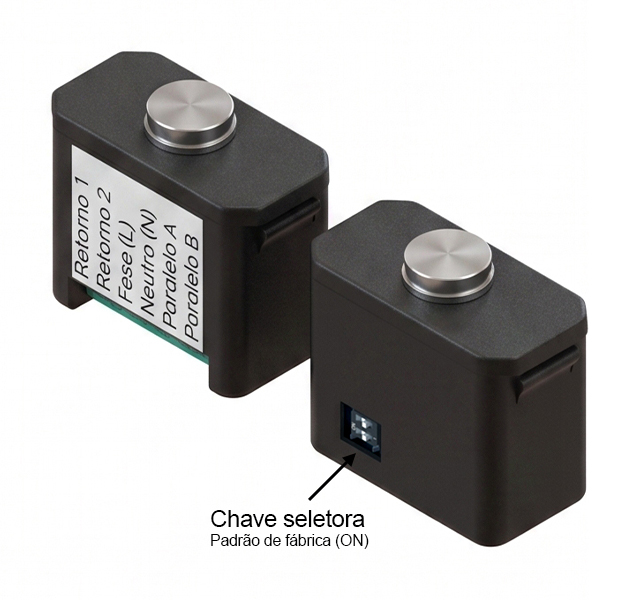

Chave seletora – Padrão de fábrica (ON)
ON (Ligada);
O módulo funciona como interruptor convencional.
OFF (Desligada);
Transforma o módulo eletrônico em um pulsador.
(Imagem chave seletora)
Para esse uso apenas os terminais 5 (Paralelo A) e 6 (Paralelo B) devem ser conectados.
O uso do módulo eletrônico como pulsador sem desativar a chave seletora resultará em funcionamento irregular.

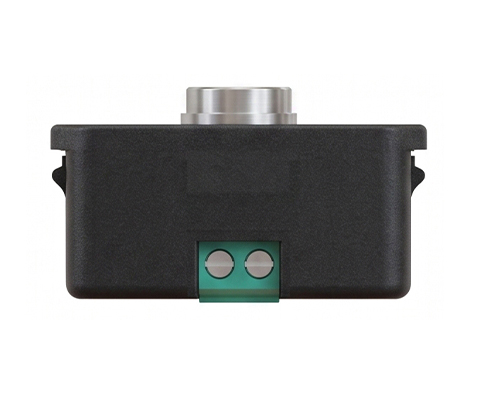

Módulo Pulsador
Botão com função única de pulsador NA (normalmente aberto) desenvolvido para o uso em circuitos paralelos, three way e four way em conjunto com o módulo eletrônico.
Pode ser usado para o acionamento de fechaduras eletrônicas, pulsador de campainha ou outros dispositivos compatíveis com até 150mA de corrente.
Figura 16: Módulo de interruptor pulsador (NA).
Pode ser usado em conjunto com sistemas de automação desde que confirmado com a equipe técnica ou fornecedor da automação sobre o acionamento por pulsador.
A parte plástica dos módulos é fabricada em impressão 3D para o encaixe adequado nos suportes. Manuseie com cuidado e evite quedas. Não fure ou corte a parte plástica dos módulos.
5. CHAVES DE ALAVANCA
Fornecemos interruptores do tipo chave de alavanca em modelos:
Unipolares de 2 e 3 terminais com atuador fixo ou momentâneo (pulsador).

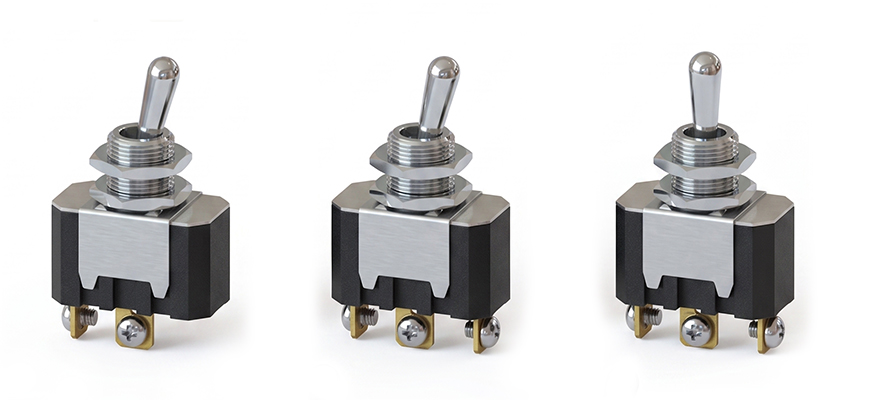

Figura 17: Chaves unipolares: simples, paralela e pulsador 3P.
Bipolares de 4 e 6 terminais apenas com aturadores fixos.

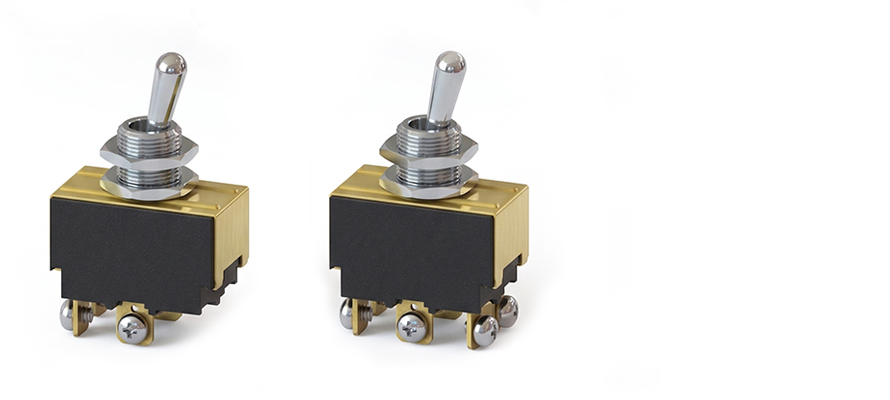

Figura 18: Chaves bipolares: 4 terminaie e 6 terminais.
6. INSTALAÇÃO
É altamente recomendado realizar a instalação dos produtos tés somente após a conclusão da obra para evitar danos ao produto.
Não serão aceitas trocas ou devoluções de peças com resíduos de tinta, gesso, massa de qualquer tipo, colas, furos extras, marcas de lixa, impactos ou com modificações não autorizadas.
Os botões são particularmente sensíveis aos resíduos e poeira de obras, o que pode gerar atrito ou emperramento do clique.
Tenha em mãos o kit de espelho, suporte e parafusos que são enviados na mesma embalagem e o módulo escolhido.

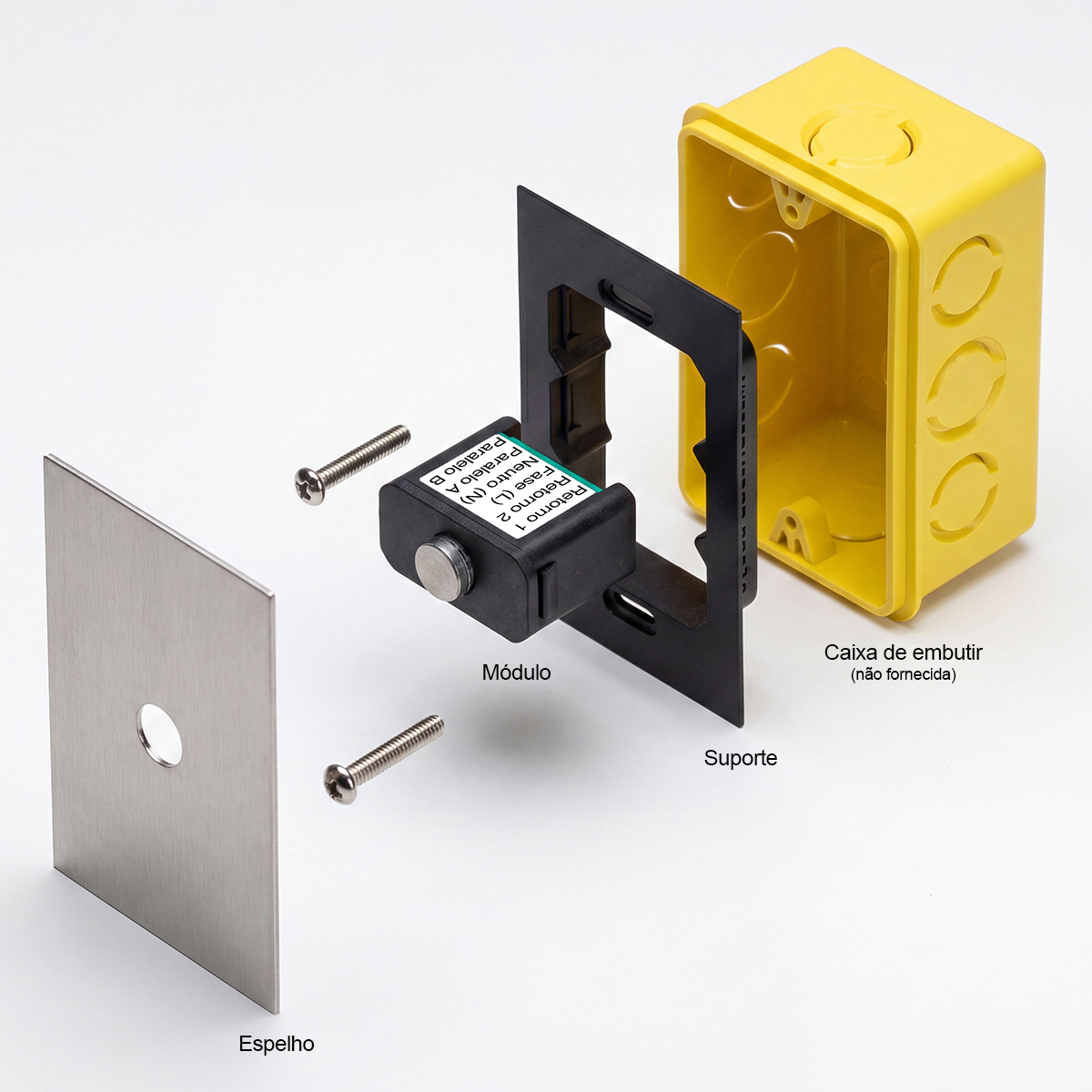

Figura 19: Kit de Interruptor Botão 4x2
Os parafusos são enviados presos aos ímãs no verso do suporte.
O modo de instalação é o mesmo para todo tipo de módulos.

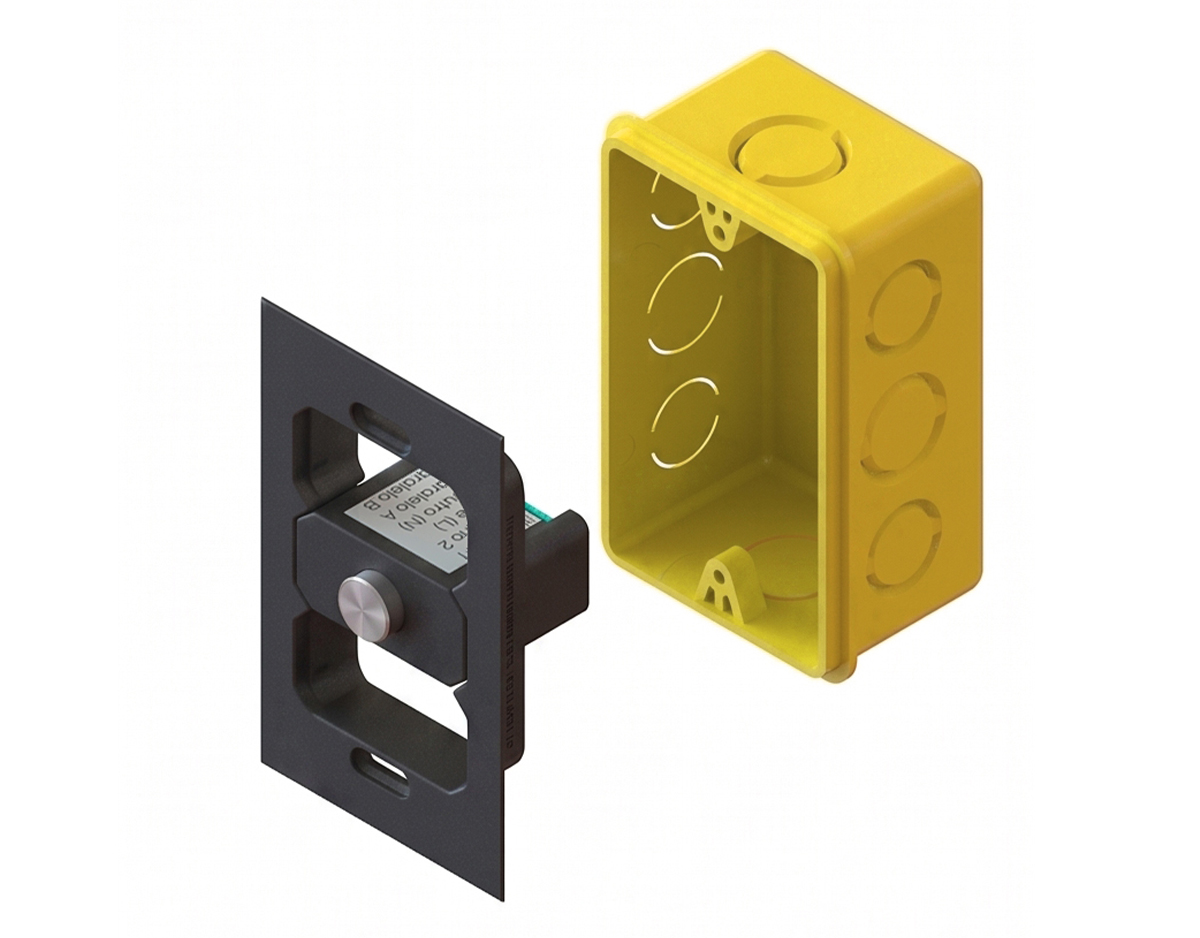

Insira o módulo no suporte 3D até ouvir o "click" de travamento. Faça as ligações dos fios de acordo com o módulo escolhido.

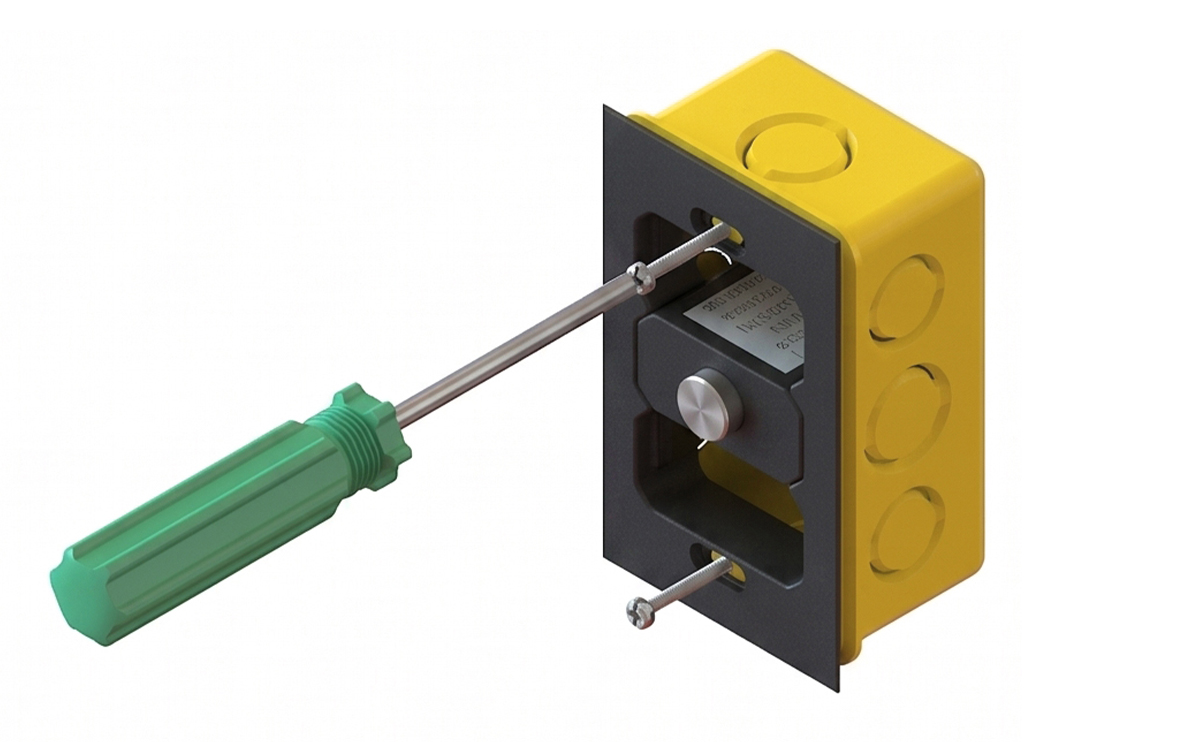

Fixe o conjunto na caixa de embutir utilizando chave manual usando somente os parafusos enviados.
Não use parafusadeiras elétricas para não espanar ou estourar o suporte.
Nunca force o suporte contra o excesso de fios na caixa. Em locais sobrecarregados, utilize caixas de fundo duplo para melhor acomodação.
Durante a instalação a aba do suporte deverá ser apoiada sobre a superfície perfeitamente alinhada para garantir a instalação do espelho com atração de todos os ímãs existentes no suporte.

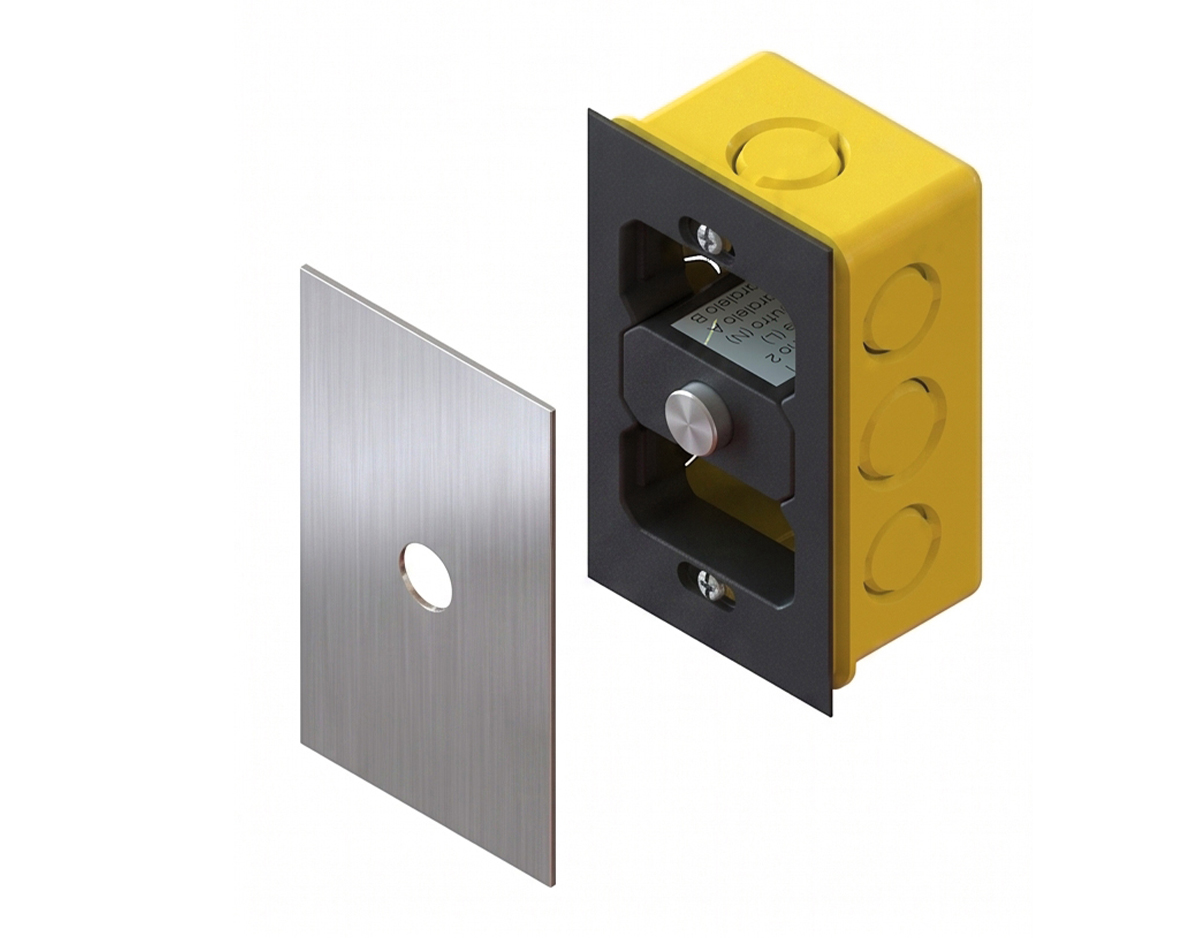

Aproxime o espelho metálico até a atração magnética.
Ajuste a posição para evitar atrito direto com os módulos ou botões.
Todo o sistema foi elaborado para ser instalado exclusivamente em caixas de embutir e como resultado da instalação bem sucedida o espelho deve ficar completamente alinhado e faceado com a parede.
6.1 INSTALAÇÃO – INTERRUPTOR DE BOTÃO
O módulo eletrônico necessita de alimentação constante nos terminais 3 e 4. Conectar a alimentação em outros terminais causará danos irreversíveis e perda imediata da garantia.
Deve-se usar a alimentação no mesmo circuito da iluminação. Nunca utilize em circuitos de tomadas, motores, chuveiros ou aquecedores para evitar interferências e mau funcionamento dos módulos.
Por conter componentes eletrônicos, o manuseio energizado pode queimar o circuito interno e gerar risco de choque elétrico. Nunca toque nos terminais de conexão traseiros dos módulos com a rede ativa.
(Imagem do módulo – diagrama)
Para circuitos com apenas um ponto de acionamento.

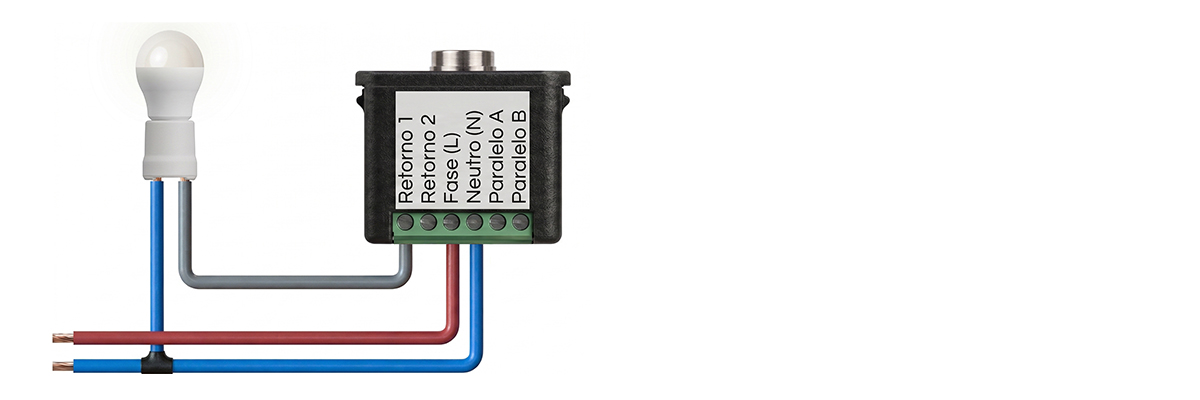

Circuito simples (127V):

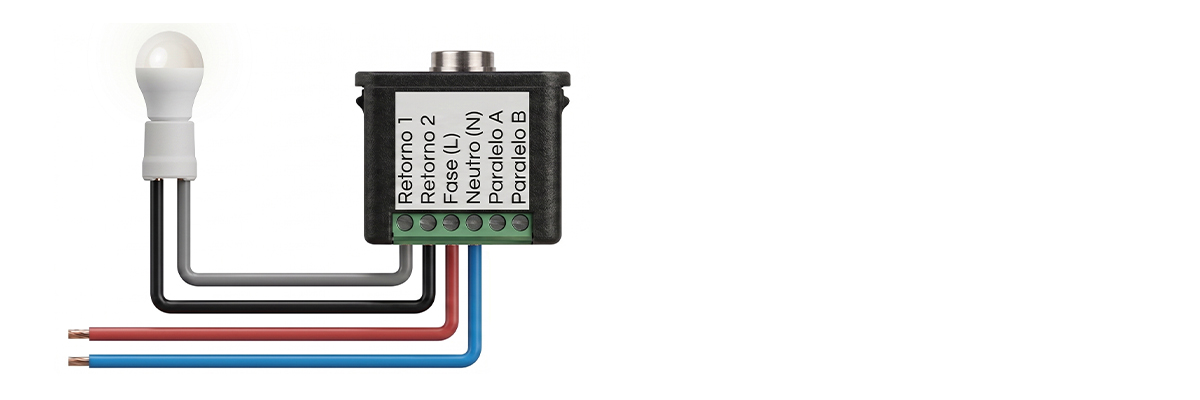

Circuito bipolar (220V):
.jpg)
Para circuitos com mais de um ponto de acionamento recomendamos o uso de módulo eletrônico para controle em conjunto com módulo pulsador para pontos adicionais.
O módulo pulsador não é ligado à rede elétrica, sua conexão acontece apenas via ponte com o módulo eletrônico instalado no circuito.

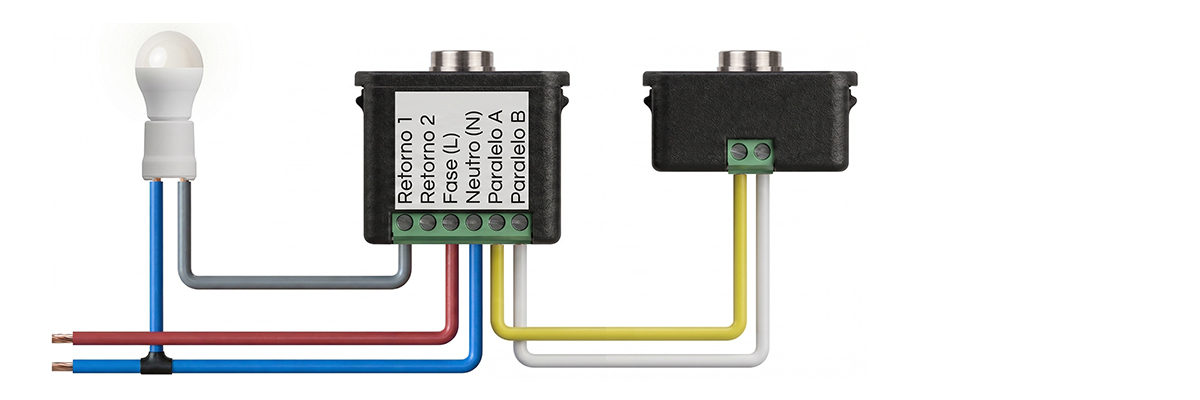

Circuito paralelo:

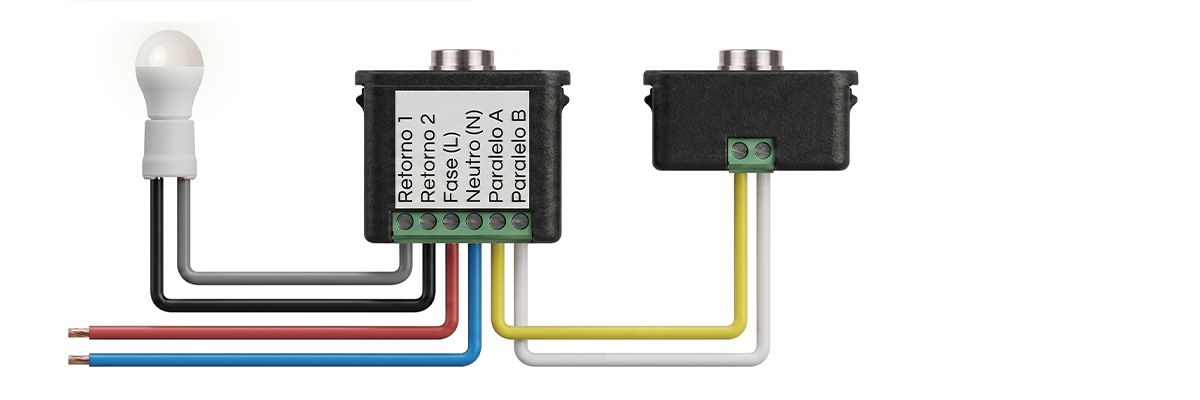

Circuito paralelo bipolar:

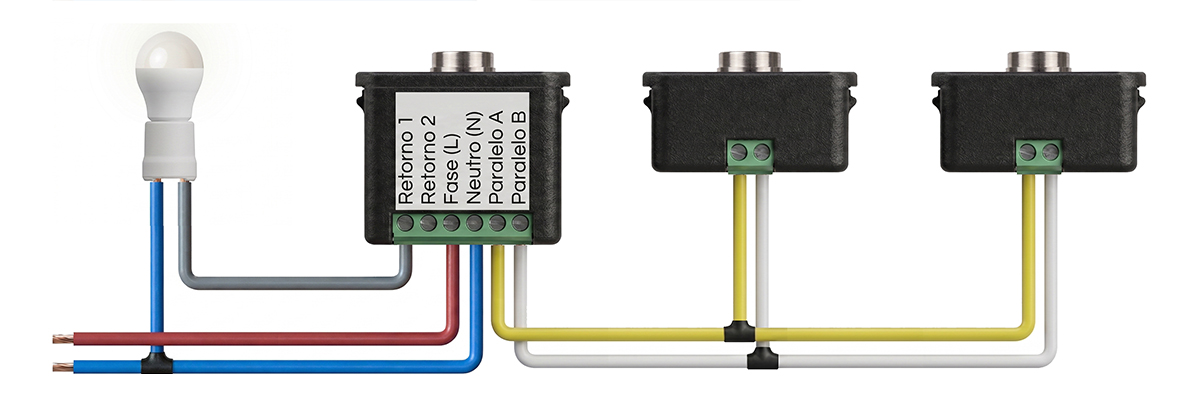

Circuito three way / four way:

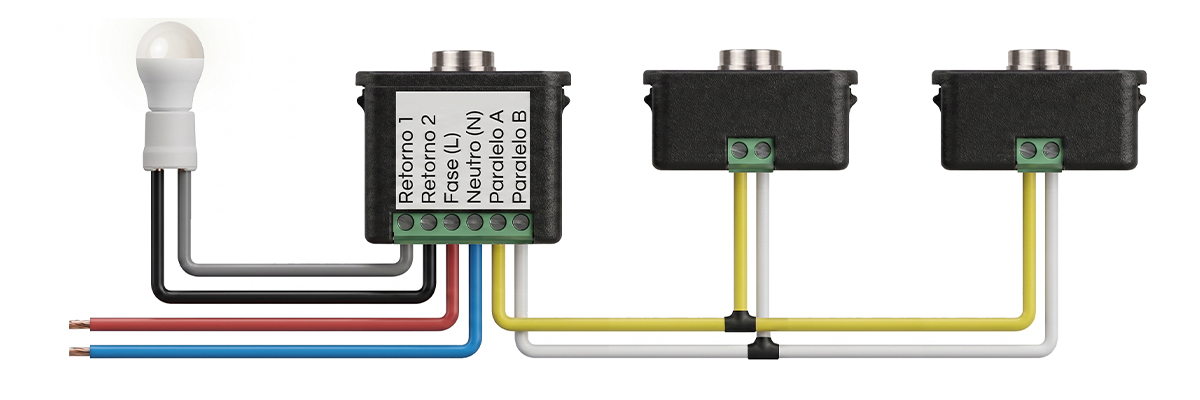

Circuito three way / four way bipolar:
Nos circuitos de iluminação será sempre necessário pelo menos um módulo eletrônico para controle de carga. Os pulsadores atuam como “repetidores de acionamento” no circuito que é controlado pelo módulo eletrônico.
A quantidade de módulos pulsadores adicionados ao circuito é ilimitada desde que sejam tomados os cuidados para evitar interferência eletromagnética.
Para usar um módulo eletrônico com função de pulsador em circuito paralelo, desative a chave seletora do módulo que irá atuar como pulsador e faças as conexões apenas dos terminais PARALELO A e PARALELO B entre o módulo eletrônico principal e módulo adicional. Nenhum outro terminal deve ser conectado.

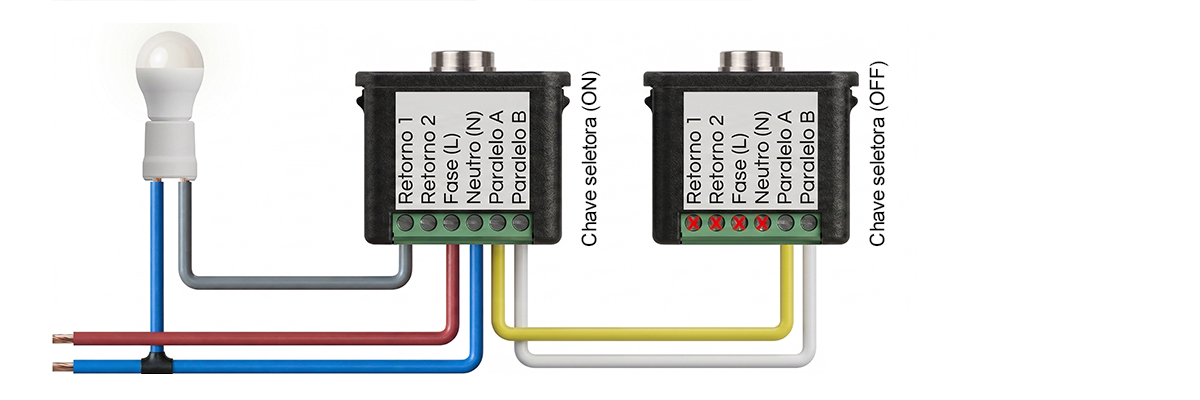

Circuito paralelo:

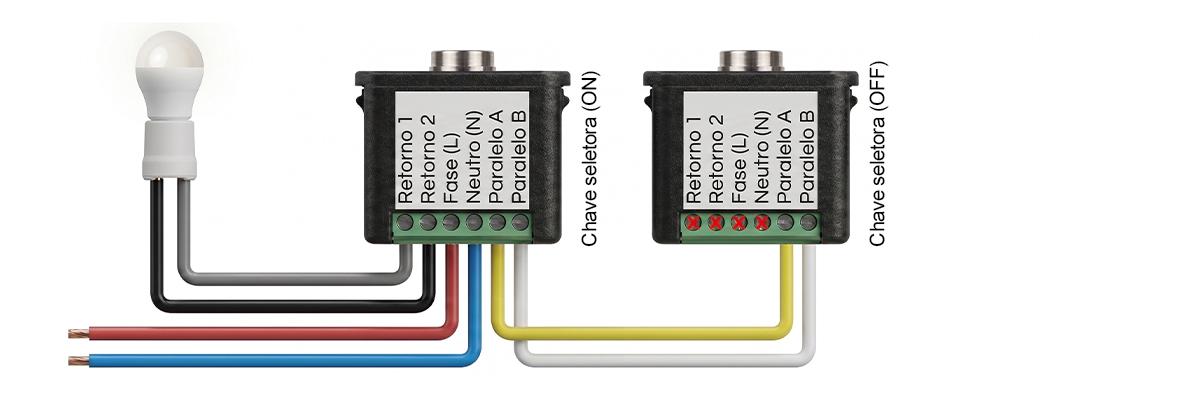

Circuito paralelo bipolar:

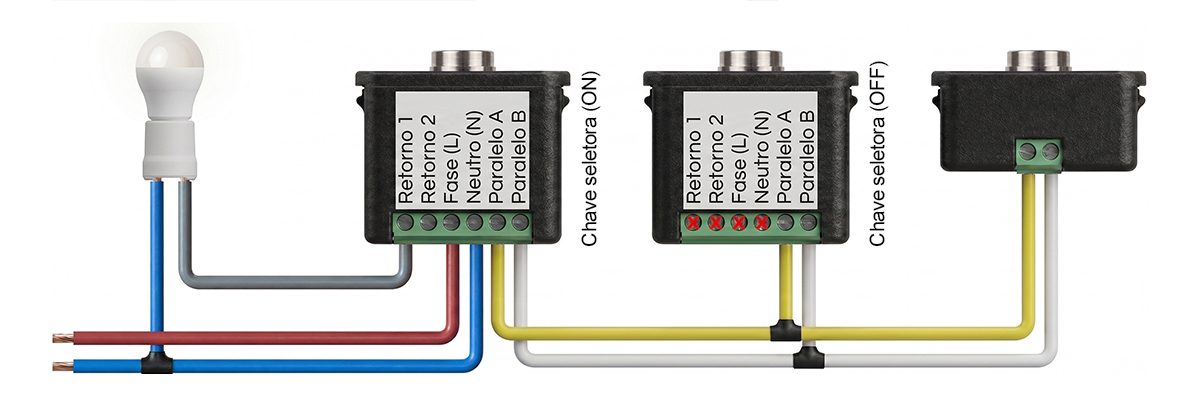

Circuito three way / four way:

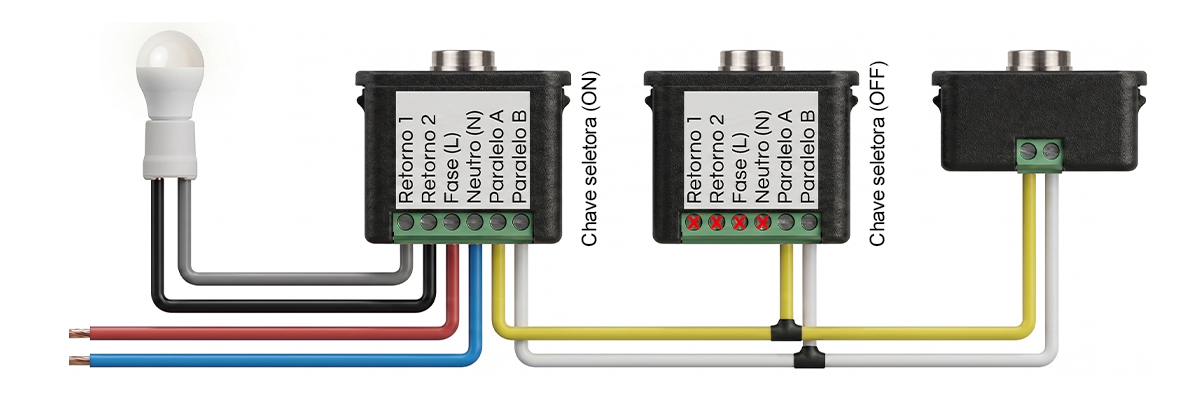

Circuito three way / four way bipolar:
O sistema eletrônico dos módulos foi elaborado para garantir o uso (Liga e Desliga) com clique único sem modificar a posição dos botões.
Qualquer tipo de instalação elétrica diferente das demonstradas neste manual pode causar mau funcionamento ou danificar o circuito interno dos módulos e gera perda imediata da garantia.
6.2 INSTALAÇÃO – CHAVE DE ALAVANCA
O sistema de interruptores do tipo chave de alavanca segue a mesma dinâmica de instalação e dimensões do sistema de interruptores eletrônicos.
Para o encaixe adequado nos suportes, todas as chaves são enviadas com módulo plástico exclusivo tés, fabricados em 3D com o mesmo material dos suportes.

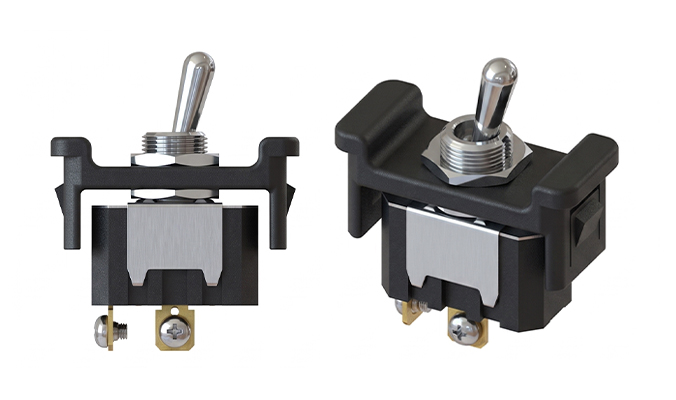

Figura 21: Chave de alavanca com módulo plástico.
Por serem dispositivos de atuação mecânica a instalação elétrica é realizada exatamente da mesma forma que interruptores tradicionais, com exceção do interruptor intermediário; usado em circuitos three way / four way.
Diferentemente dos interruptores tradicionais, as chaves de alavanca não são produzidas com os contatos internos na configuração necessária para o acionamento intermediário.

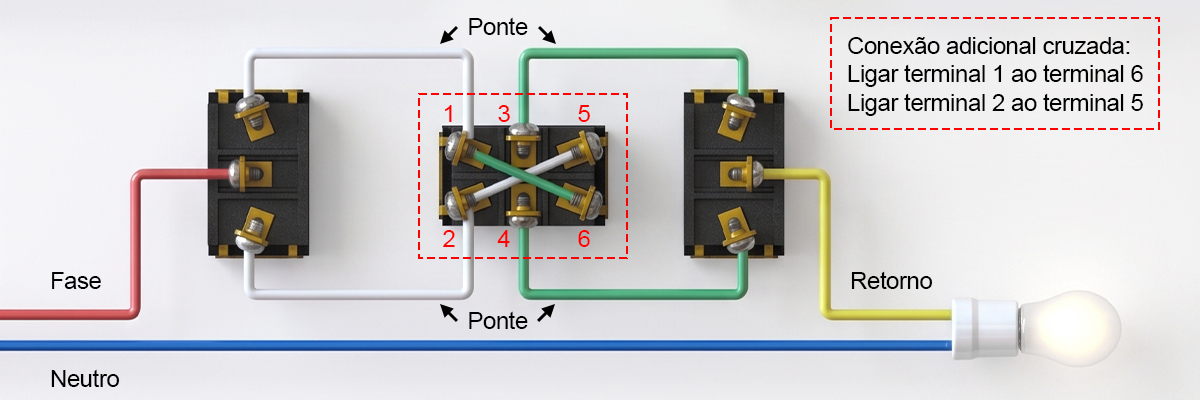

Para estes casos são enviadas chaves com seis terminais e é necessário realizar a conexão adicional cruzada entre os terminais da chave como demonstrado a seguir.
As chaves são envidas sem a conexão adicional e a ela deve ser realizada pelo instalador.
Outras conexões com chave de alavanca.

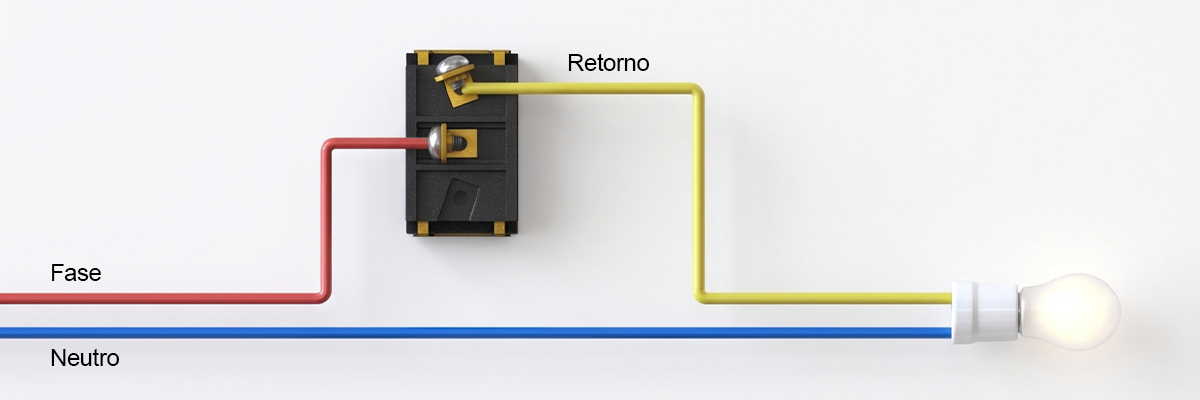

Circuito simples:

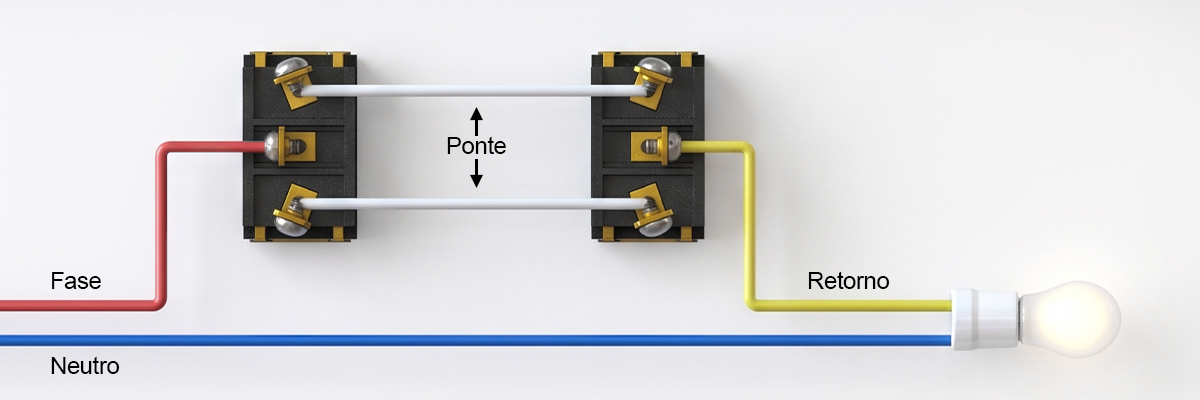

Circuito paralelo:
Circuito bipolar:
Exemplos de conexão padrão.
7. EMBUTIDOS
A tés fornece tomadas e interruptores que podem ser instalados diretamente em superfícies sem o uso de caixas de embutir.

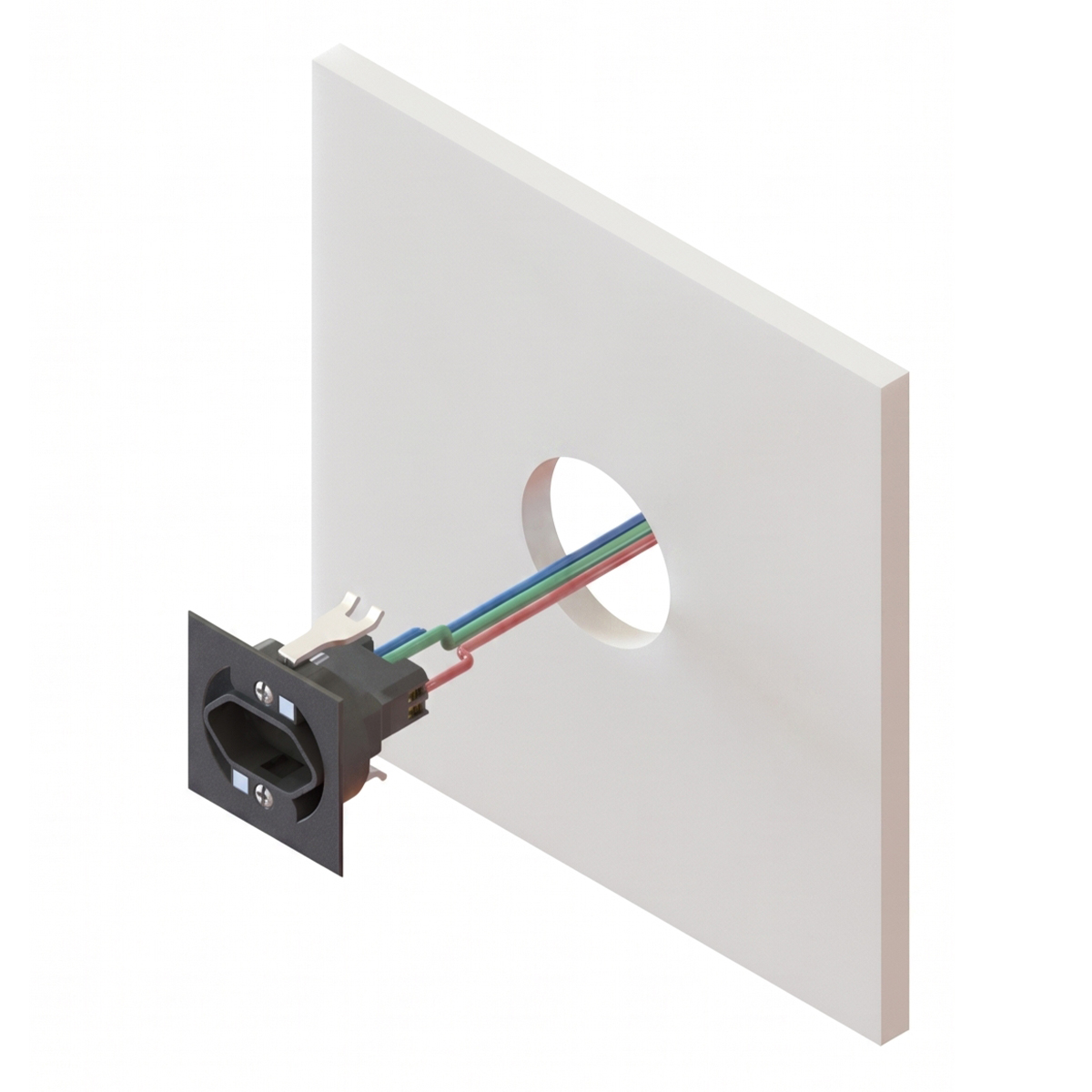

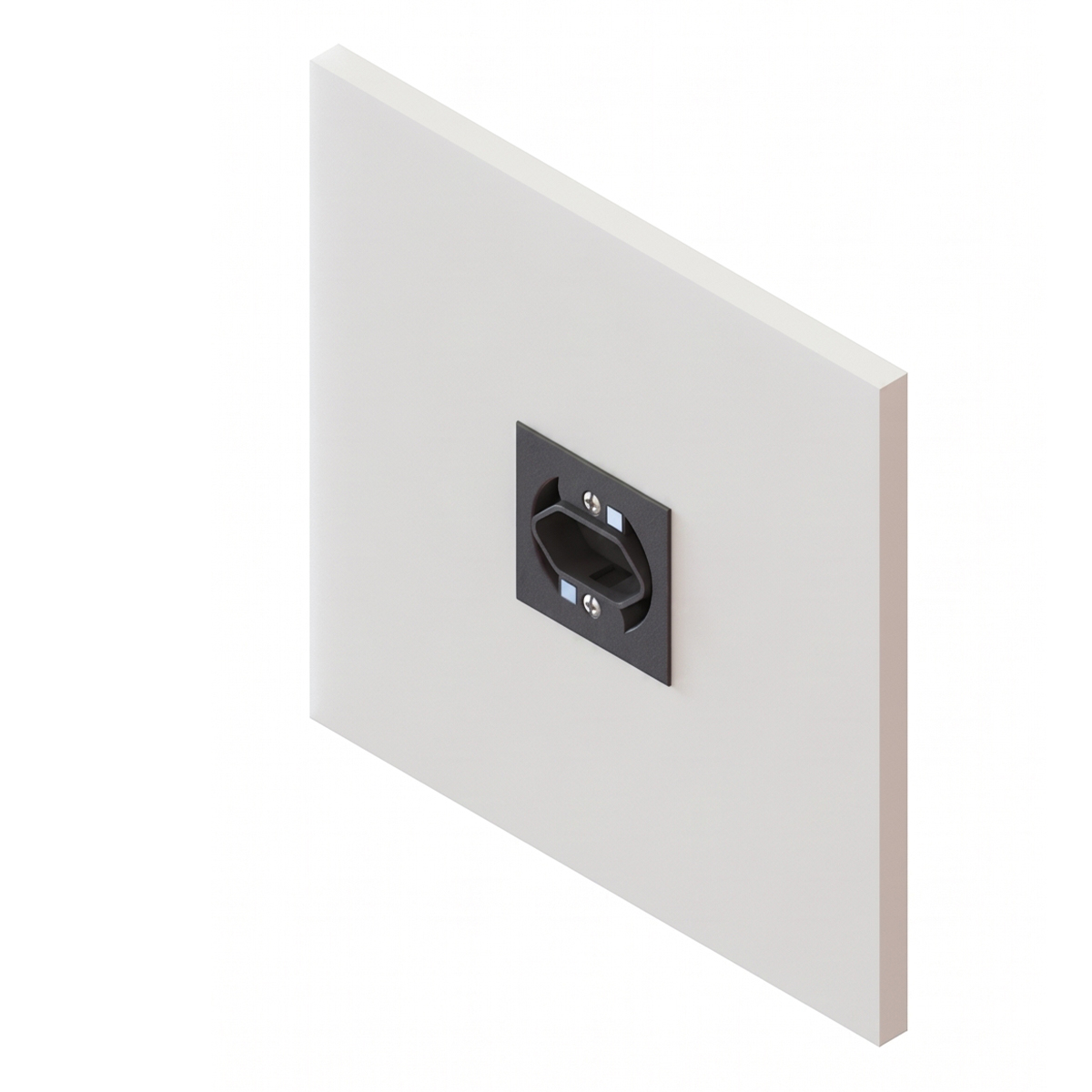

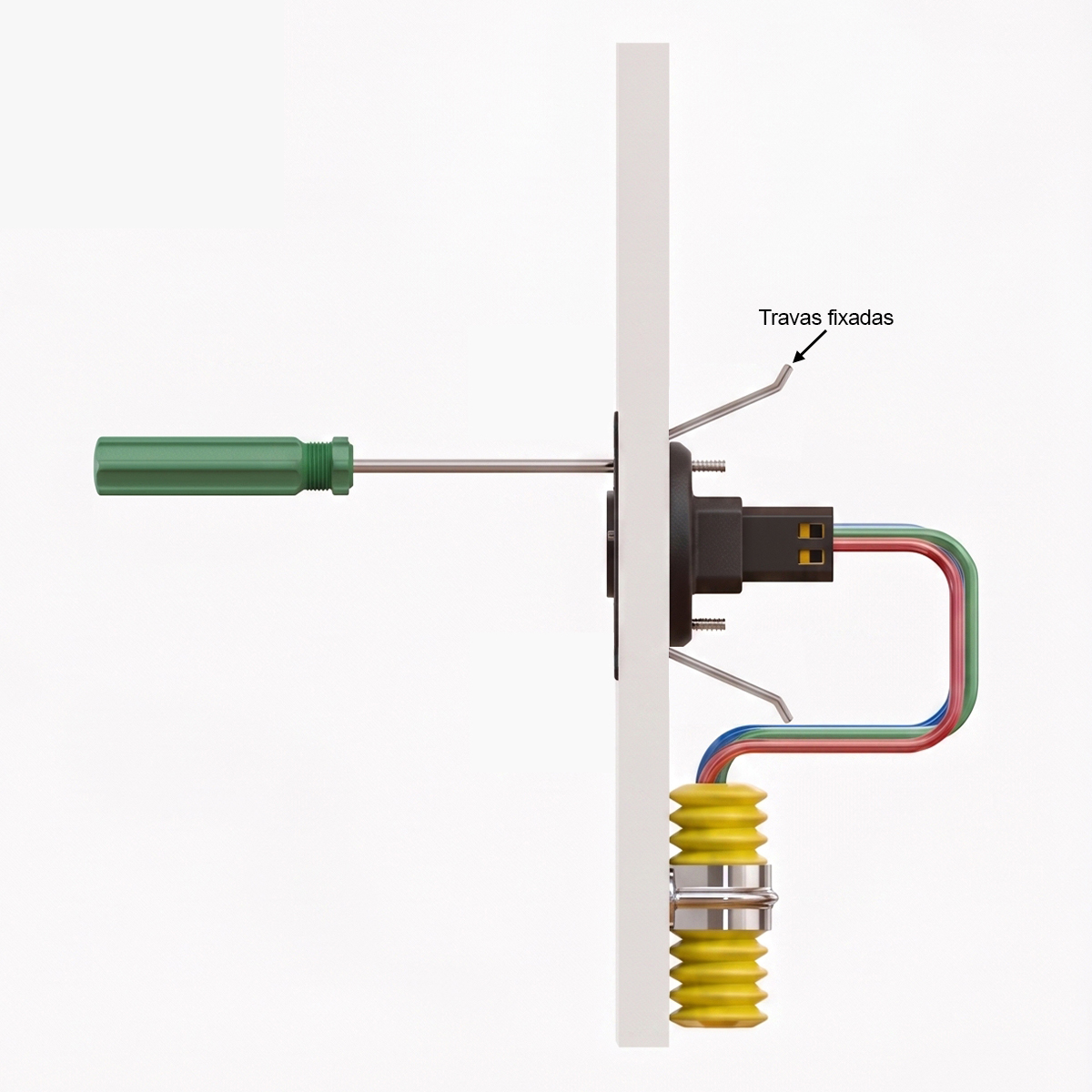

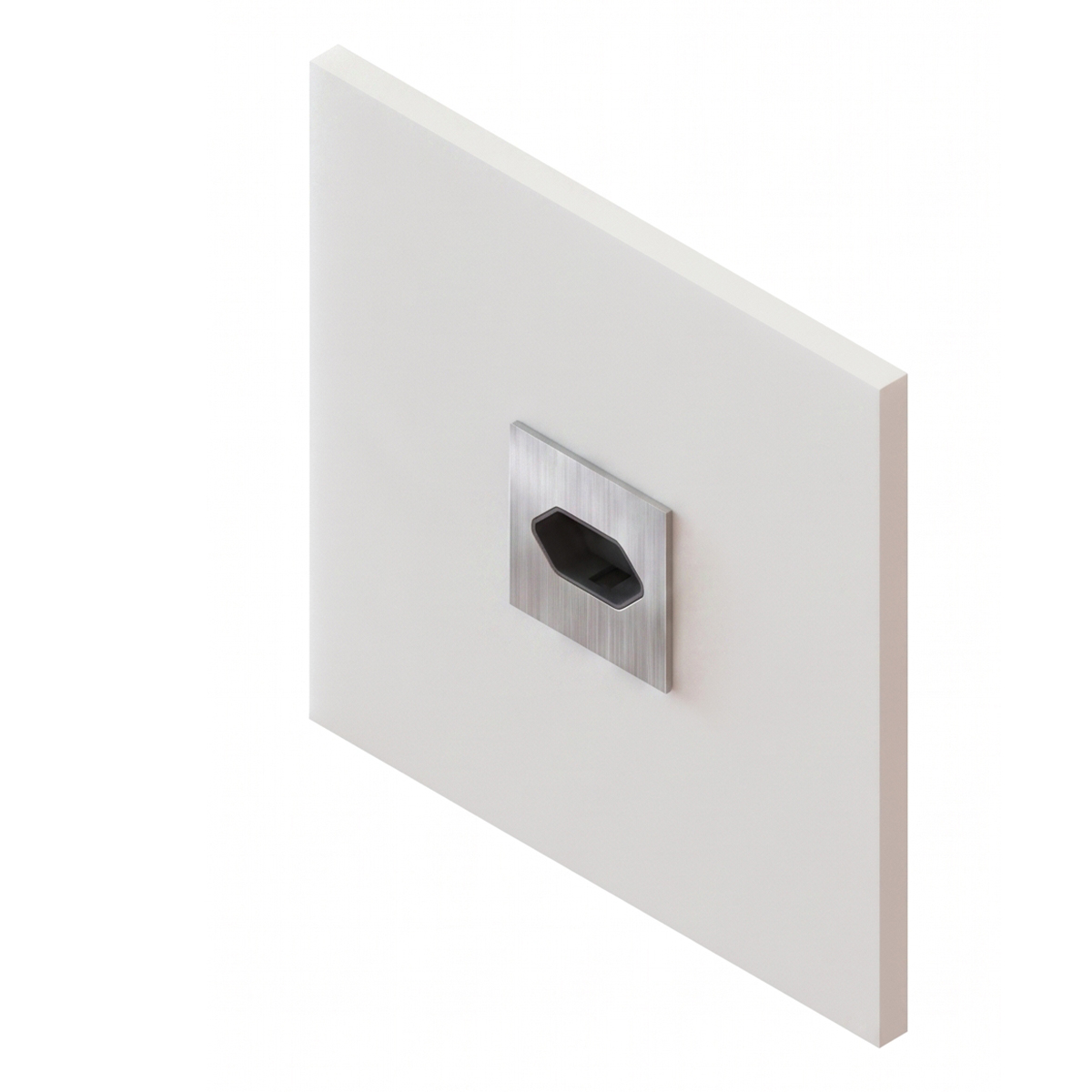

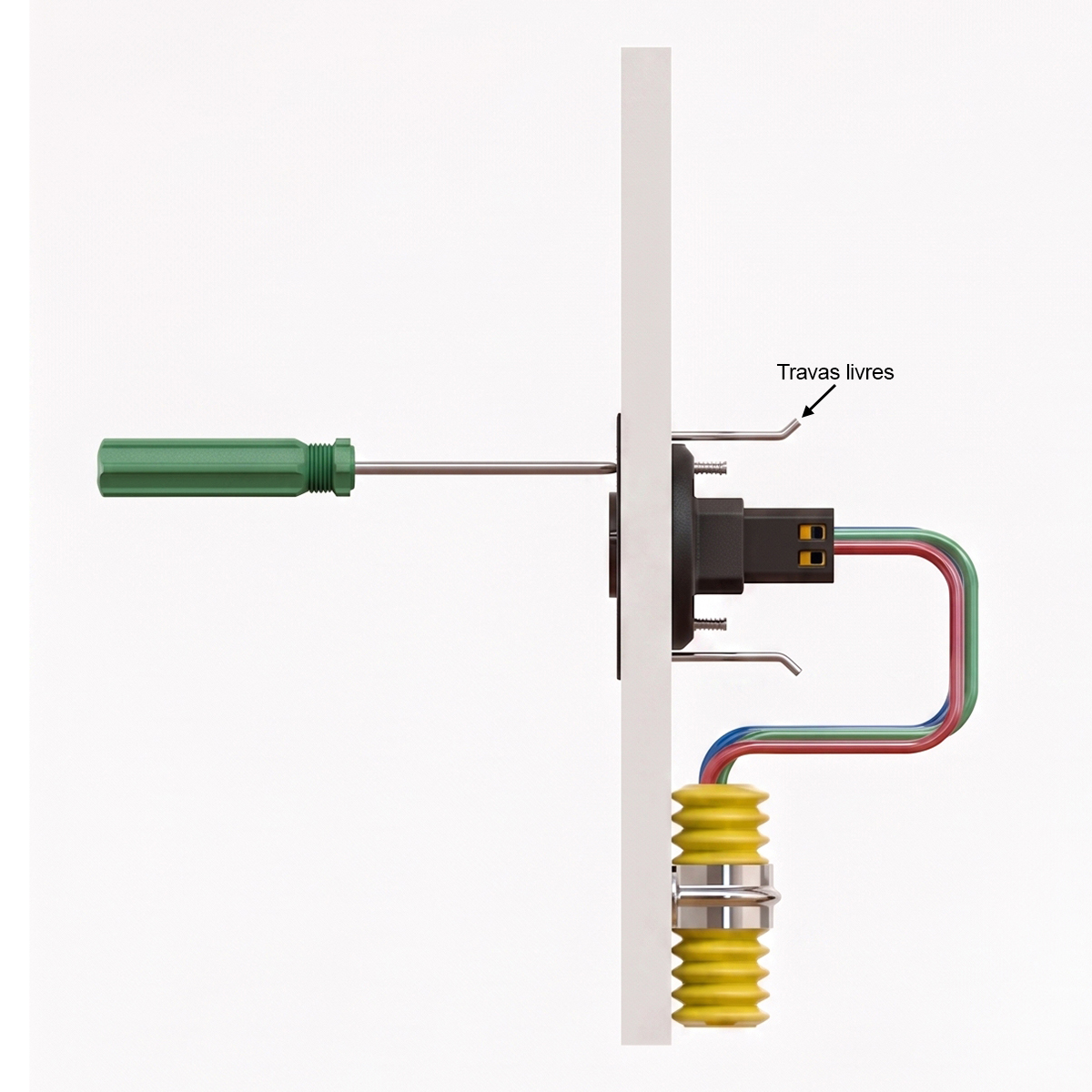

Tomada para marcenaria
Desenvolvida para ser instalada em superfícies rígidas e ocas como painéis de madeira, tampos ou móveis. Para a instalação deve-se realizar furação de 48mm na superfície escolhida.
Primeiramente são realizadas as conexões elétricas, em seguida a tomada deve ser inserida na cavidade.
Os parafusos devem ser apertados de modo intercalado para garantir o alinhamento concêntrico durante o travamento.
O espelho deve ser encaixado e ajustado até que os ímãs o mantenham no lugar.

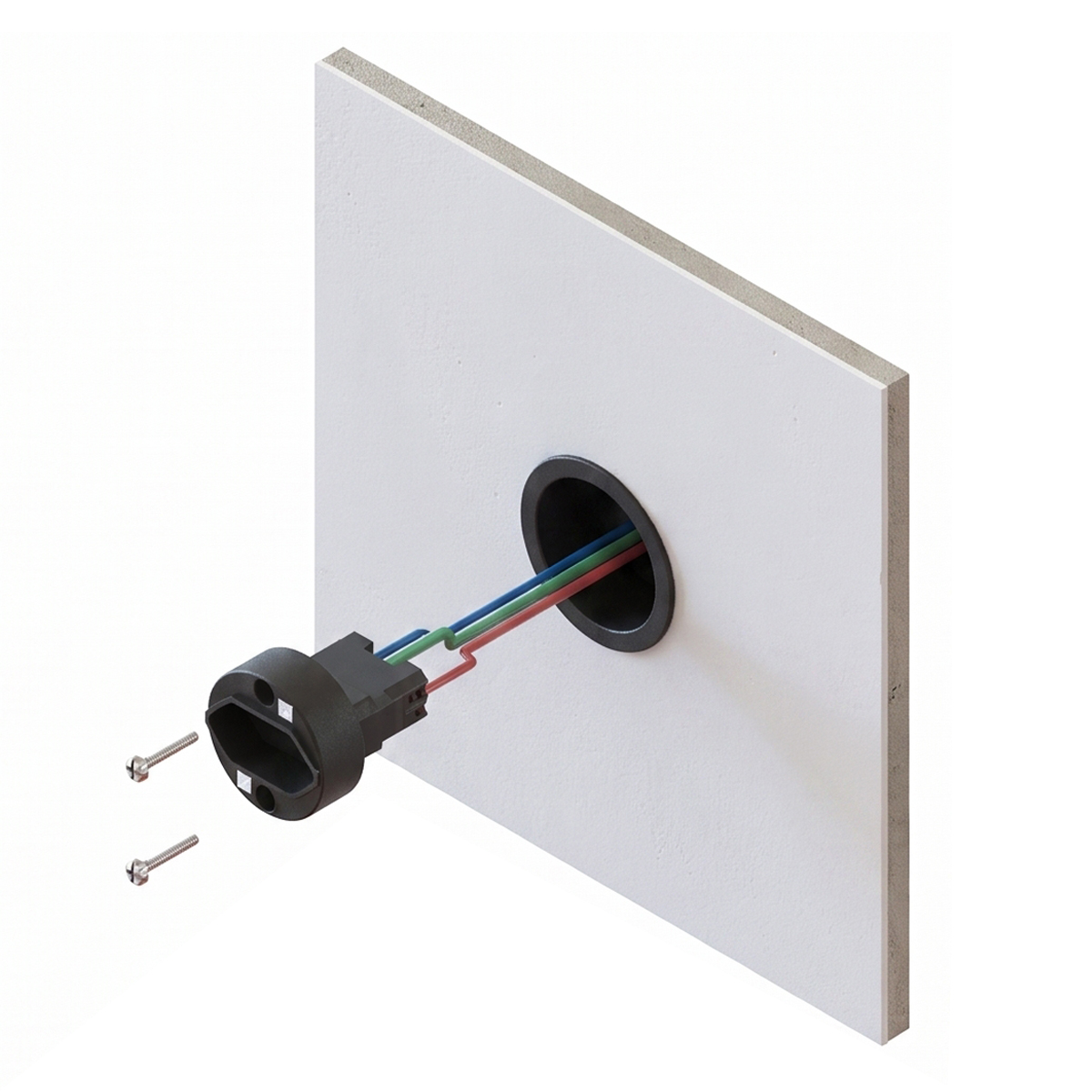

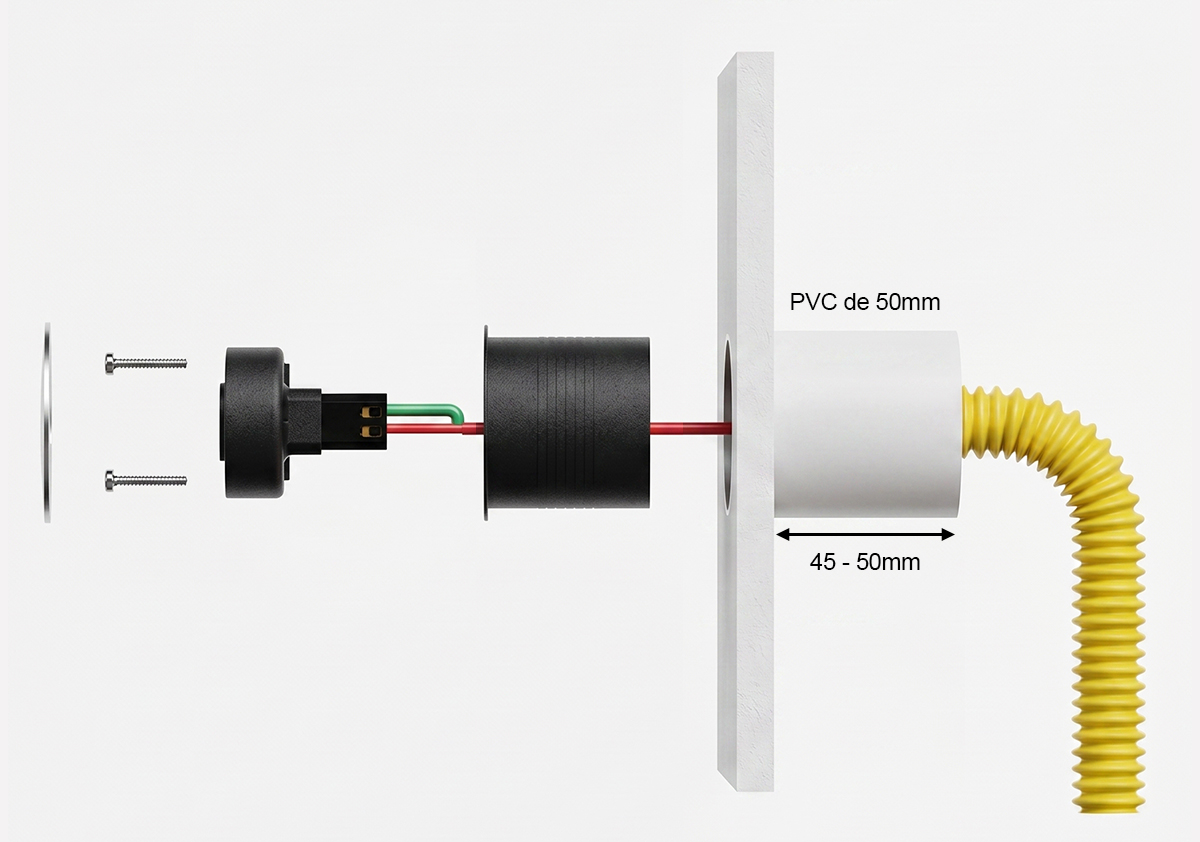

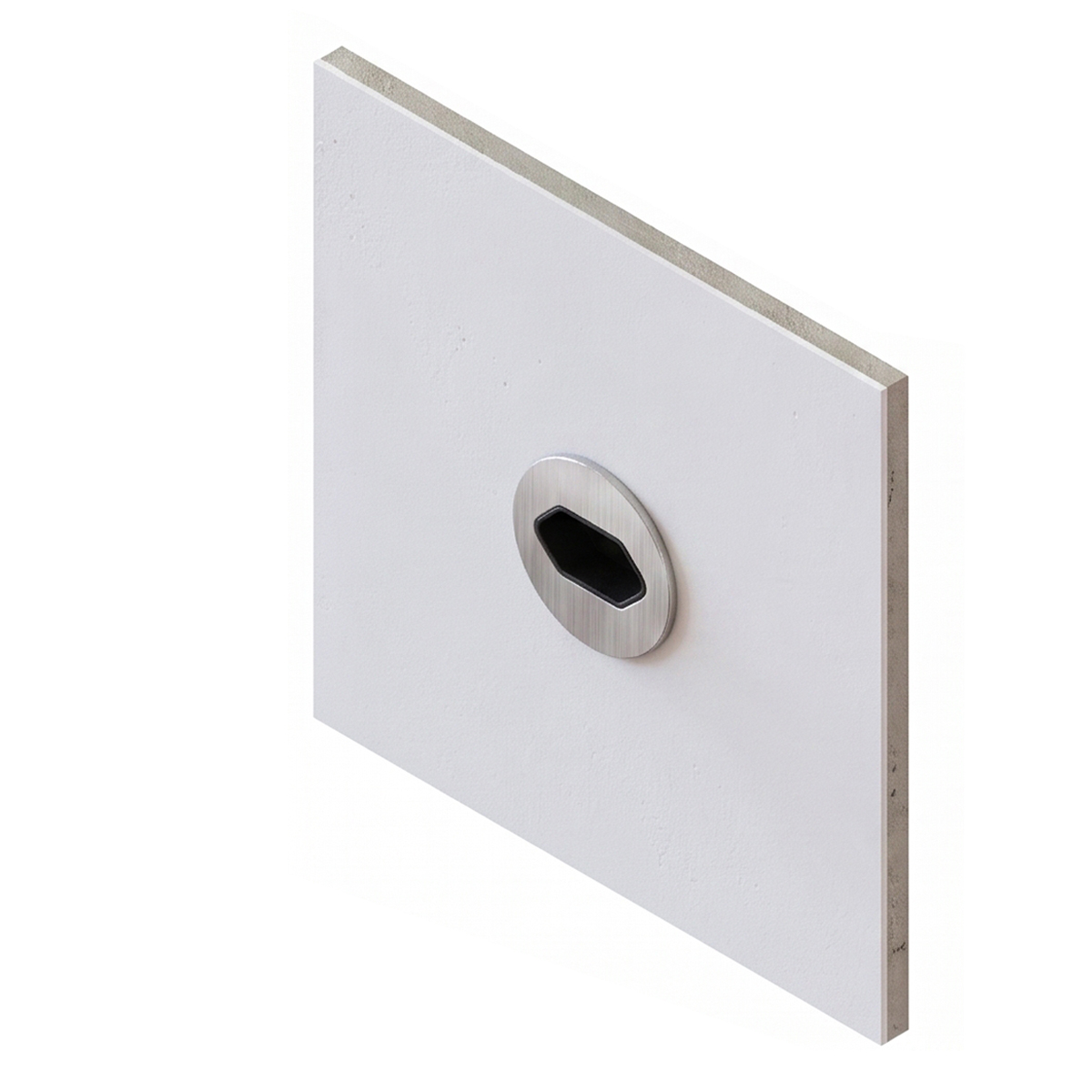

Tomada para alvenaria

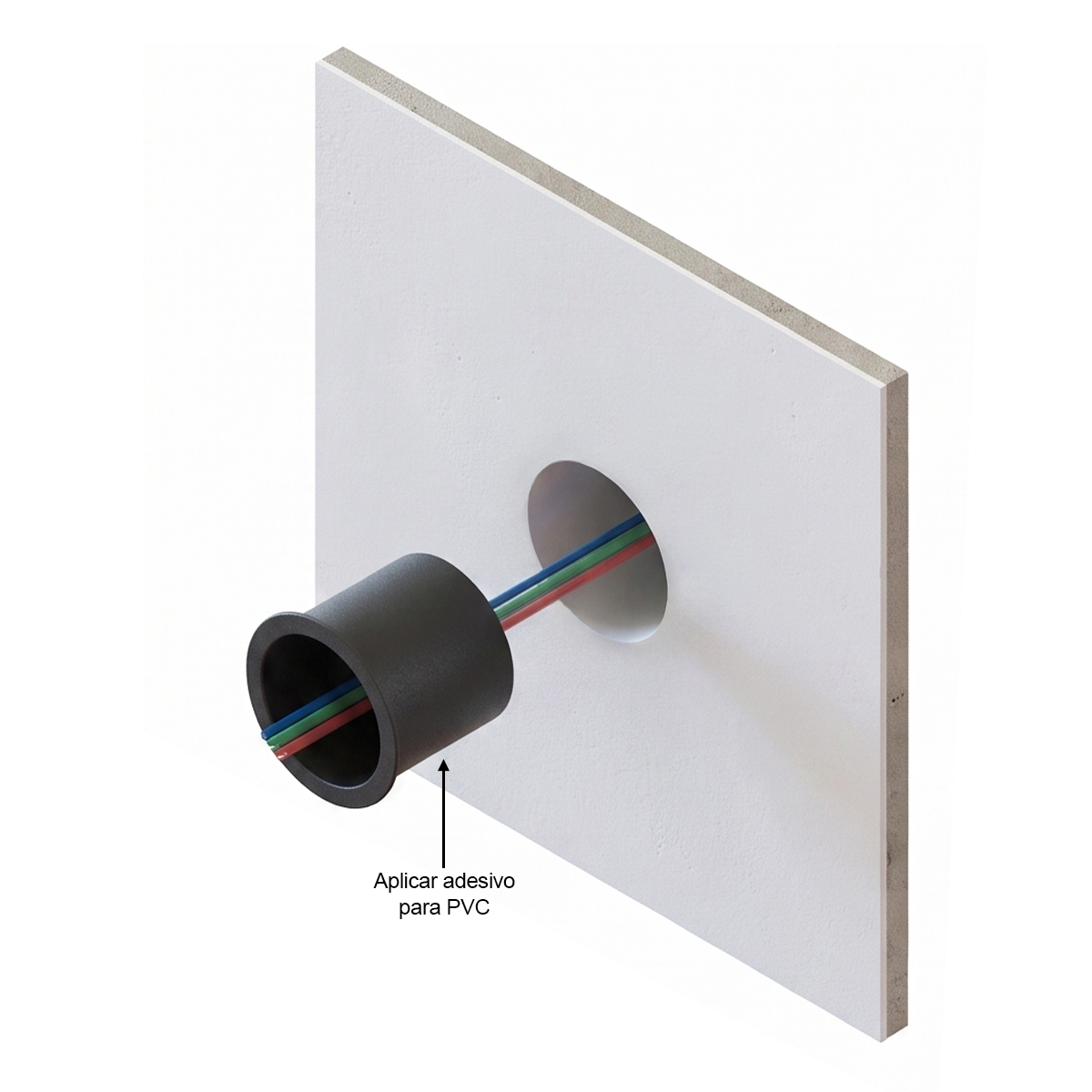

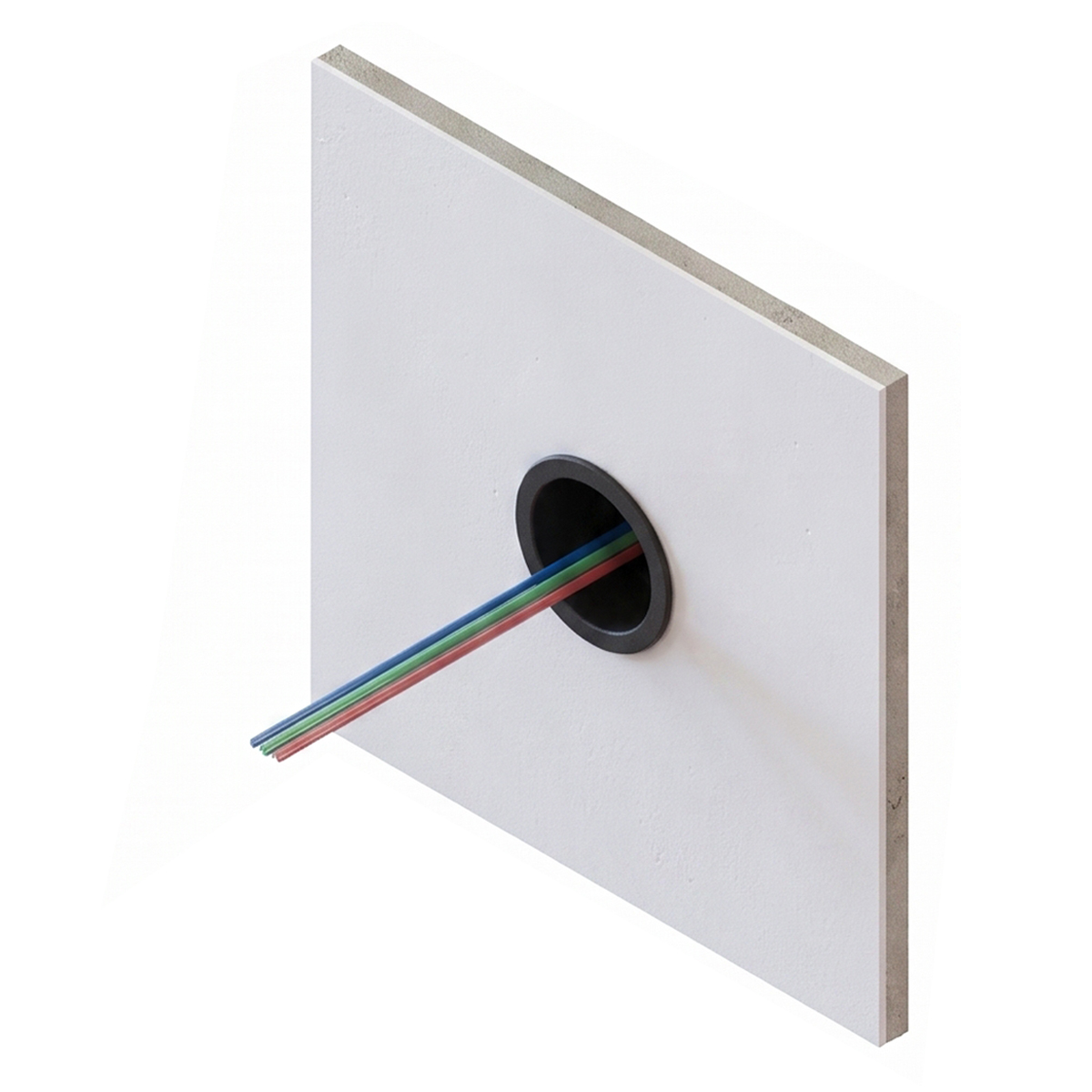

Desenvolvida para ser instalada na parede utilizando cano de pvc de 50mm de diâmetro como compartimento de alocação.
O cano de pvc deve estar limpo, devidamente chumbado na parede e cortado de forma rente e faceada. Recomendamos de 45mm - 50mm de profundidade para melhor acomodação da tomada e fios após a instalação.

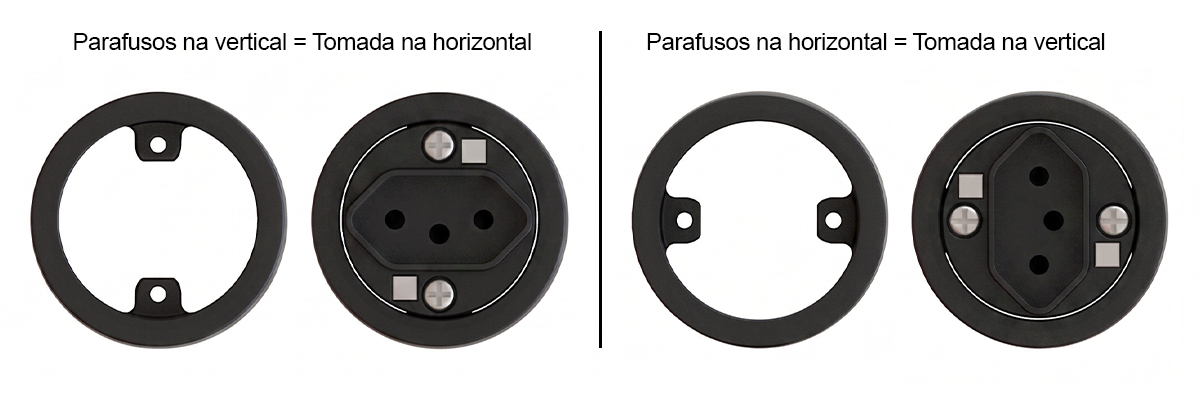

A posição da tomada deve ser definida antes da colagem do suporte observando-se a orientação dos parafusos.
O suporte enviado junto com o produto deve ser inserido e colado ao cano com adesivo para pvc adequado (não fornecido).

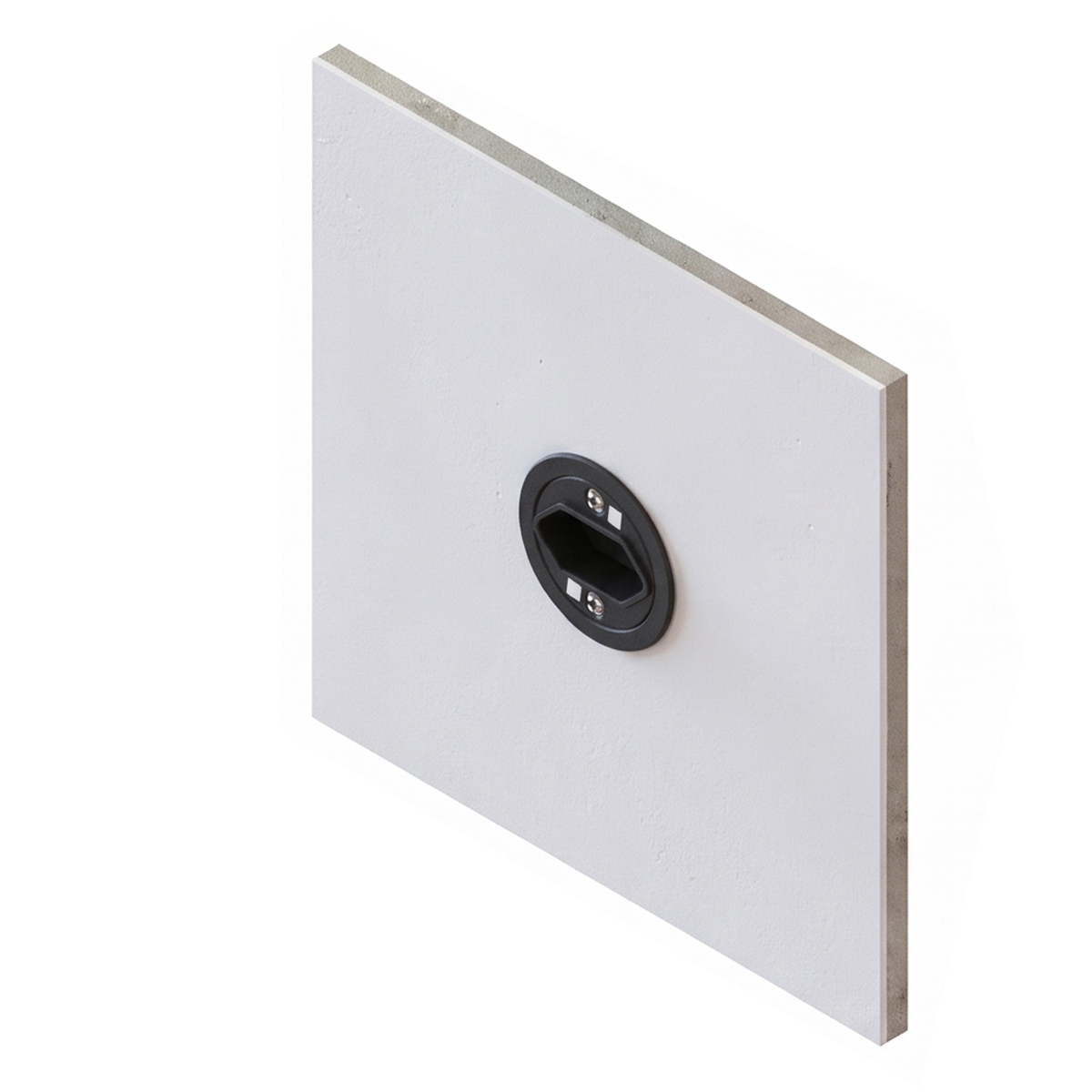

Após a cura da colagem o conjunto é instalado realizando primeiramente as conexões elétricas e em seguida a fixação da tomada com o uso dos parafusos fornecidos. O espelho deve ser encaixado até que os ímãs o mantenham no lugar.

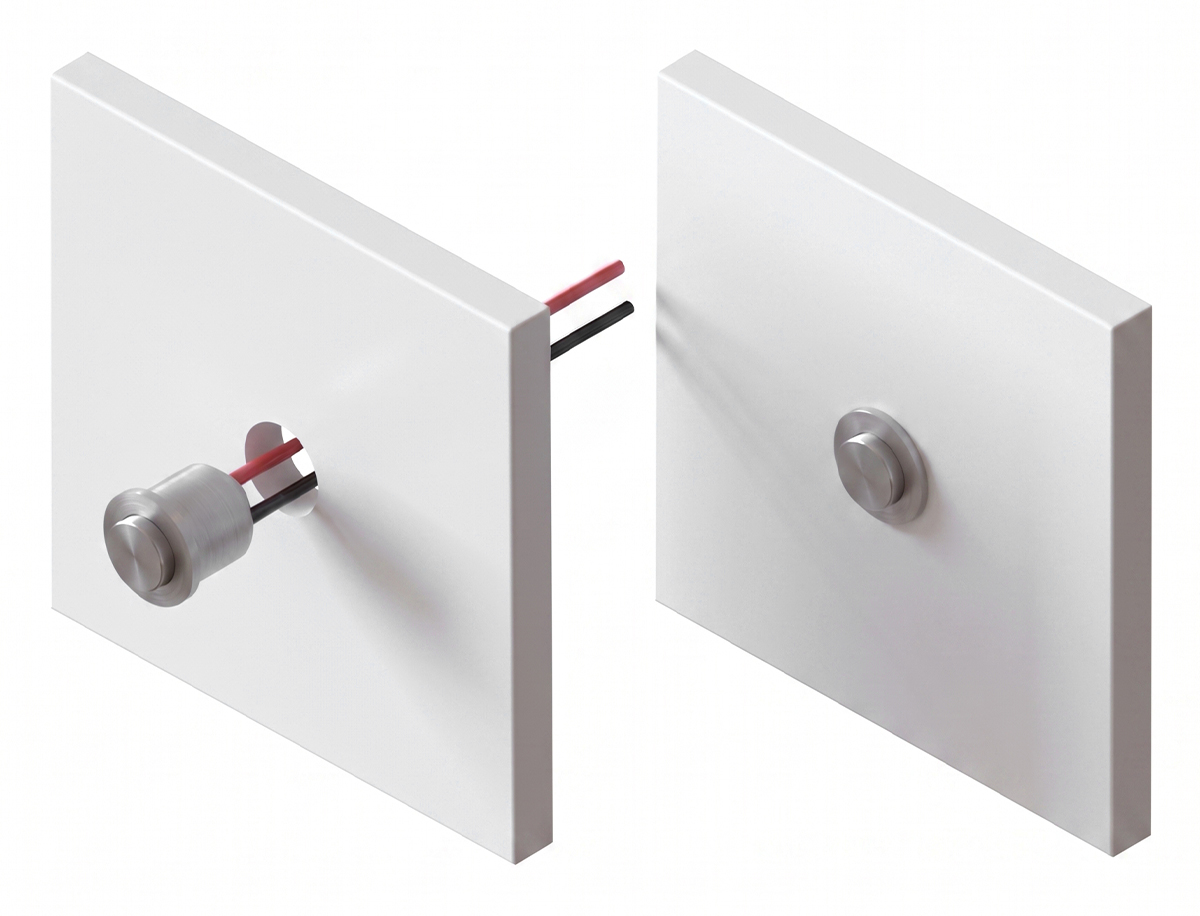

Pulsador Inside.
Elaborado para se instalado em superfícies rígidas através de inserção em furo de 19.5mm e função exclusiva como pulsador (NA). Somente deve ser utilizado seguindo as mesmas características técnicas do módulo pulsador.
Pode ser produzido em inox e latão.
8. SOLUÇÃO DE PROBLEMAS.
Como testar o módulo eletrônico?
Faça a medição nos terminais 4 e 5 com o uso de um voltímetro ou multímetro para confirmar entrada de energia. Verifique se a chave seletora está em ON. Faça a medição nos terminais 1 e 2, clique o botão e refaça a medição. A tensão nos terminais 1 e 2 deve ser a mesma dos terminais 4 e 5.
O interruptor liga, mas não desliga ou liga / desliga sozinho.
Principais causas:
Sujeira entre o botão e a guia metálica ao redor do botão.
Espelho desalinhado pressionando a guia do botão para um dos lados.
Chave seletora ativada em módulos eletrônicos em função pulsador.
Mal contato nas conexões elétricas.
Interferência eletromagnética causada por excesso de fios, de emendas ou por presença de motor no mesmo circuito.
O interruptor não desliga por completo a iluminação.
Rede 110V (Fase-Neutro): O seccionamento deve ser feito obrigatoriamente na Fase enviando o Neutro direto para a lâmpada. Isso cumpre a NBR 5410 e garante a troca segura de lâmpadas sem risco de choque elétrico.
Rede 220V (Fase-Fase ou Fase-Neutro): recomendamos a função de Circuito Bipolar. O corte simultâneo de ambos os polos evita o fenômeno de lâmpadas LED piscando sozinhas e garante segurança total na manutenção.
Para iluminação com uso de drivers, recomendamos a função de Circuito Bipolar para garantir o completo corte de energia evitando que os capacitores internos do driver fiquem carregados.
O espelho não está ficando no lugar.
Confirme a presença dos ímãs no suporte.
Verifique se a aba frontal do suporte está alinhada e livre de detritos.
Em espelhos de latão, confirme a presença dos discos de inox no verso do espelho. Latão não é ferromagnético e os discos de inox são necessários para a instalação.
1. APRESENTAÇÃO
Os produtos Tés foram desenvolvidos com a premissa de que itens tão necessários, como interruptores e tomadas, não precisam ficar escondidos, mas podem introduzir um foco de beleza e harmonia aos ambientes.
Para que o resultado proposto seja alcançado, a instalação das peças deve ser realizada com cuidado e por profissionais capacitados, evitando danos e garantindo que cada uma das partes fique corretamente alinhada com a outra.
Este manual tem como objetivo detalhar os processos de instalação. A não observância das recomendações aqui contidas poderá acarretar a perda da garantia. A Tés não se responsabiliza por alterações não autorizadas em seus produtos, nem por instalações adaptadas.
2. SUPORTES
Os suportes Tés foram desenvolvidos para serem instalados em caixas de embutir 4x2 e 4x4, seguindo o padrão nacional. São produzidos com tecnologia de impressão 3D em materiais biodegradáveis.
A fixação dos suportes nas caixas de embutir deve ser realizada com os parafusos fornecidos pela Tés, pois foram calculados para ficarem totalmente embutidos nas cavidades de fixação, sem causar interferências nos espelhos.
Para que os espelhos fiquem faceados com as superfícies em que serão instalados, os suportes devem ficar perfeitamente alinhados, de modo que a aba frontal fique paralela à superfície.

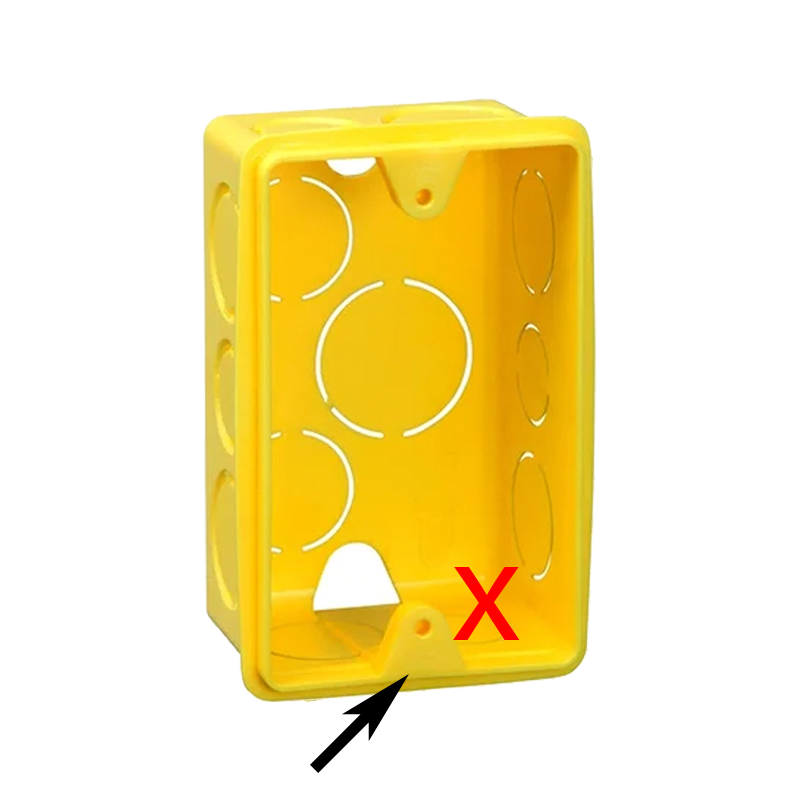

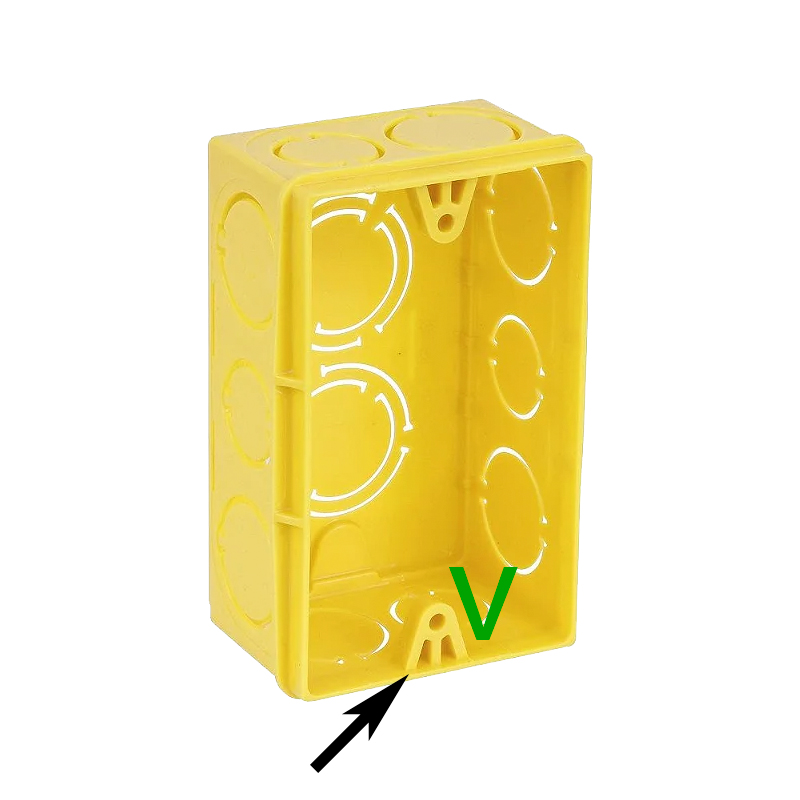

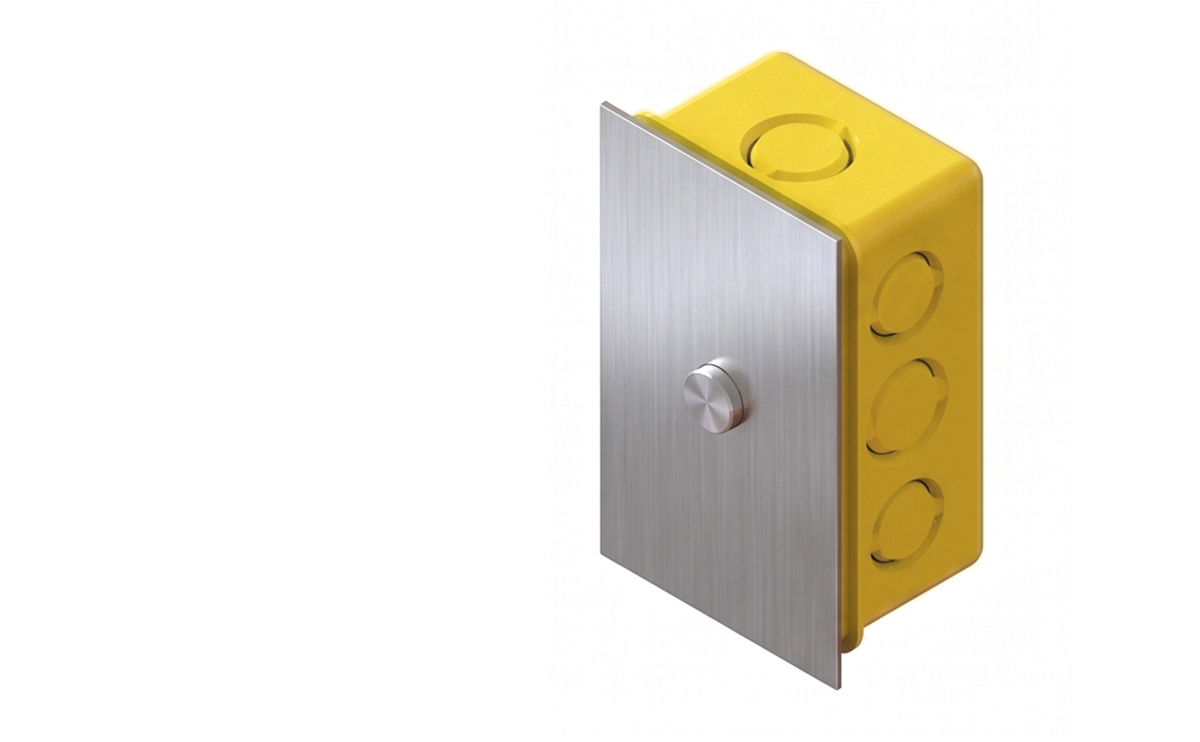

É importante que as caixas de embutir sejam do modelo que possui orelhas recuadas em relação à superfície, para garantir o encaixe adequado do suporte e permitir que o espelho fique nivelado com a superfície.
Recomenda-se que os suportes sejam instalados somente em superfícies finalizadas, a fim de evitar danos indesejados, acúmulo de sujeira ou contato com produtos químicos.
Todos os suportes são conferidos no pós-produção, durante a separação e, novamente, no momento em que são embalados para envio. A Tés não aceita troca ou devolução de suportes sujos de tinta, gesso, massa de qualquer tipo, colas, furos, marcas de lixa, marcas de impacto ou qualquer outra avaria causada pela instalação em locais que ainda estejam em obra.
3. ESPELHOS
Os espelhos Tés são produzidos em metais planos e possuem 1.5mm de espessura. Para os modelos instalados em caixa de embutir 4x2, o espelho mede 115x70mm. Podem conter de 1 a 3 posições para interruptores e 1 ou 2 posições para tomadas. Para os modelos instalados em caixa de embutir 4x4, o espelho mede 115x115mm. Podem conter de 1 a 6 posições para interruptores e 1 a 4 posições de tomadas.
Recomenda-se que a instalação seja realizada com as mãos limpas ou com o uso de luvas de proteção, a fim de evitar marcas na superfície.
Os espelhos devem ser manuseados com cuidado, evitando quedas e impactos que possam danificar o acabamento do metal.
Não utilize cola, silicone, PU ou qualquer outro adesivo para fixação do espelho.
O latão é um metal que oxida naturalmente com o tempo. Para preservar seu aspecto, aplicamos um verniz protetivo que retarda e uniformiza essa evolução. Umidade, maresia e produtos químicos podem acelerar o processo. Riscos e abrasivos também comprometem a proteção. Recomendamos limpeza apenas com pano macio, seco ou levemente umedecido.
Todos os espelhos são enviados limpos e sem avarias. Não aceitamos trocas ou devoluções de espelhos riscados, amassados, empenados, furados, sujos, ou com qualquer outro tipo de dano.
Cada espelho é fabricado para ser instalado exclusivamente na configuração de módulos que lhe é adequada. Sendo assim, é fundamental que durante a relação dos itens sejam consideradas corretamente quais e quantos módulos serão instalados em cada ponto.
4. INSTALAÇÃO
Para instalação dos produtos Tés são necessários:
Os módulos devem ser inseridos nos suportes de acordo com a configuração de cada ponto. Após a conexão dos circuitos elétricos, o conjunto deve ser fixado na caixa de embutir com os parafusos fornecidos pela Tés. Não recomendamos o uso de parafusadeiras ou ferramentas similares sem o devido cuidado para não estourar os suportes. Por fim, devem ser instalados os espelhos, que são fixados magneticamente.
Para que a estética e o funcionamento dos produtos fiquem conforme proposto, a instalação deve seguir alguns cuidados:
A instalação deve ser sempre realizada por profissional qualificado. Para evitar choques elétricos, nunca toque nos terminais de conexão da parte de trás dos módulos. Por se tratar de um dispositivo eletrônico, recomenda-se desligar o disjuntor do circuito de iluminação antes de iniciar ainstalação.
4.1. INTERRUPTOR ELETRÔNICO
Os interruptores Tés podem ser instalados com as funções de interruptor simples, paralelo, intermediário, bipolar, bipolar paralelo e pulsador (NA). Esses modos de operação são definidos de acordo com as conexões elétricas descritas a seguir.
Os módulos de interruptor eletrônico Tés necessitam de alimentação elétrica para funcionar, que deve ser realizada pelos terminais 3 e 4. A alimentação realizada em outros terminais pode provocar danos irreversíveis no módulo e perda da garantia. Recomenda-se que essa alimentação seja realizada com o mesmo circuito de iluminação. Deve-se evitar usar circuitos de tomadas, motores, aquecedores e chuveiros.
A parte plástica dos módulos é produzida com tecnologia de impressão 3D em materiais biodegradáveis. Na parte inferior dos módulos existe uma micro chave denominada “Chave Seletora”. Todos os módulos são enviados com essa chave ligada (ON) e só devem ser desativadas quando um módulo eletrônico for usado como interruptor de pulso, ou como interruptor adicional em um circuito paralelo.
* Segunda fase em ligações em 220v
Em ligações com rede 110v é recomendado, por medida de segurança, que o retorno seja sempre com fase e que na lâmpada fique o neutro. Isso garante que, com o interruptor desligado, seja possível realizar a troca de lâmpadas queimadas sem o risco de choques elétricos.
Em ligações com rede 220v o recomendado é a configuração de “interruptor bipolar” que tem como característica o controle dos dois retornos da iluminação. Essa também é uma medida de segurança para evitar choques elétricos durante a troca de lâmpadas queimadas.
CARACTERÍSTICAS ELÉTRICAS:
4.2. INTERRUPTOR PULSADOR
O módulo de interruptor pulsador N.A. (Normalmente Aberto) é um interruptor desenvolvido para o uso em circuitos paralelos.
Ele pode ser usado como pulsador para acionamento de fechaduras elétricas, controles de acesso, controle de contatores, campainhas e outros dispositivos que trabalhem com pulsos elétricos.
Importante: a capacidade máxima NÃO deve ultrapassar 150mA.
4.3. INSTALAÇÃO DO MÓDULO ELETRÔNICO EM REDE 110V
Para a utilização em circuito simples, isto é, com apenas um acionamento, basta realizar as conexões de acordo com a identificação da etiqueta, como demonstrado na figura:
Em circuitos paralelos, ou seja, com mais de um acionamento, é necessário o uso de pelo menos um módulo eletrônico (Módulo principal), sendo este o módulo que recebe a alimentação do circuito e retorno da iluminação.
Os demais módulos (Módulos paralelos) recebem apenas os retornos de paralelo conectados aos terminais 5 e 6 (PARALELO A e PARALELO B).
Podem ser usados como módulos paralelos os Interruptores de pulso ou, ainda, outros Interruptores eletrônicos, desde que observada a necessidade de desativar a chave seletora na parte inferior dos módulos eletrônicos, que atuarão com a função de pulsadores.
Observe os diagramas abaixo:
MÓDULO ELETRÔNICO COMO PULSADOR:
CIRCUITO PARALELO COM UM MÓDULO ELETRÔNICO E MÓDULOS PULSADORES:
CIRCUITO PARALELO COM DOIS MÓDULOS ELETRÔNICOS:
4.4. INSTALAÇÃO DO MÓDULO ELETRÔNICO EM REDE 220V
Para a instalação em circuitos com alimentação de 220v, recomenda-se o uso dos terminais RETORNO 1 e RETORNO 2. Esse modo de instalação é denominado “interruptor bipolar” e é indicado para evitar acionamentos involuntários de iluminação, além das medidas de segurança citadas anteriormente. O diagrama ao lado demonstra a instalação para circuitos simples, com apenas um acionamento.
Abaixo os diagramas para circuitos paralelos, com mais de um acionamento. Para a utilização em circuitos paralelos, o modo de conexão é o mesmo detalhado acima, desde que observado a importância de se usar os dois terminais de retorno.
4.5. CHAVES DE ALAVANCA
Para a utilização das chaves de alavanca como interruptores no sistema de acabamentos Tés, é necessário usar um módulo de encaixe que permite a instalação nos suportes de fixação e posicione todo o conjunto em profundidade adequada para o uso de espelhos faceados com as superfícies. Esse módulo de encaixe é produzido com tecnologia de impressão 3D em materiais biodegradáveis. Todas as chaves de alavanca são enviadas com os módulos de encaixe já instalados.
A instalação das chaves de alavanca, no que diz respeito às conexões elétricas, deve acontecer exatamente da mesma forma como a realizada nos interruptores tradicionais, pois as alavancas, assim como interruptores tradicionais, são peças de acionamento mecânico, ou seja, não usam sistemas eletrônicos no seu funcionamento.
Dentre todas as formas de instalação, somente a chave destinada para substituir o interruptor intermediário tradicional é que necessita de instalação diferenciada. O mecanismo necessário para atuar como intermediário é inviável para chaves de alavanca, por isso são enviadas chaves com 6 terminais e as conexões elétricas devem ser realizadas de acordo com o demonstrado abaixo.
5. OUTROS PRODUTOS TÉS
5.1. MÓDULO DE INTERRUPTOR REMOTO
Com as mesmas funções e modos de funcionamento do interruptor eletrônico, o módulo remoto pode ser usado em locais onde não são usadas caixas de embutir. Pode ser instalado dentro de móveis, nas caixas de luz, forro de gesso ou em qualquer outro lugar que seja livre de calor, produtos químicos e inflamáveis. Seu acionamento deve ser realizado exclusivamente por interruptores de pulso.
5.2. MÓDULO DE INTERRUPTOR INSIDE
Com as mesmas funções e modos de funcionamento do interruptor de pulso, o módulo inside pode ser instalado em marcenarias e pedras. Inserido em furo de 19.5mm pela parte da frente da superfície, após instalado somente o botão de acionamento e uma pequena borda são visíveis.
Deve ser usado EXCLUSIVAMENTE como interruptor pulsador.
5.3. MÓDULO DE INTERRUPTOR EMBUTIDO
Com as mesmas funções e modos de funcionamento do interruptor de pulso, o módulo inside pode ser instalado em marcenarias e pedras. Inserido em furo de 15mm pela parte de trás da superfície, após instalado somente o botão de acionamento é visível.
Deve ser usado EXCLUSIVAMENTE como interruptor pulsador.
5.4. TOMADA DE EMBUTIR - MARCENARIA
A Tomada de Embutir Marcenaria foi projetada para instalação em superfícies firmes, como madeiras e pedras, com espessura de 15mm a 36mm. A instalação em outras superfícies, como drywall, não é recomendada. Para garantir um acabamento adequado, a superfície de instalação deve ser plana e paralela à aba da peça. O nicho na superfície onde a tomada será instalada deve ter um diâmetro de 46 mm. A profundidade mínima necessária para a instalação é de 48 mm.
Encaixe a tomada no nicho preparado e parafuse até que as travas estejam firmemente fixadas à superfície. Aperte os parafusos gradualmente e de forma intercalada. Isso é importante porque, se um parafuso for apertado completamente antes do outro, a tomada poderá ficar desalinhada em relação ao centro do furo. Por fim, encaixe o espelho metálico para concluir a instalação.
5.4. TOMADA DE EMBUTIR ALVENARIA
Esta tomada foi projetada para instalação em alvenaria. A instalação em outras superfícies, como drywall, não é recomendada. Para garantir um acabamento adequado, a superfície de instalação deve ser plana e paralela à aba da peça. A profundidade mínima necessária para a instalação é de 48 mm.
Fixe um tubo de PVC de 50 mm de diâmetro na cavidade da parede, garantindo que a borda superior fique nivelada com a superfície final. Em seguida, utilize cola específica para PVC para soldar o suporte plástico fornecido diretamente no tubo. Após a secagem completa, fixe a tomada no suporte utilizando os parafusos fornecidos. Por fim, encaixe o espelho metálico para concluir a instalação.
